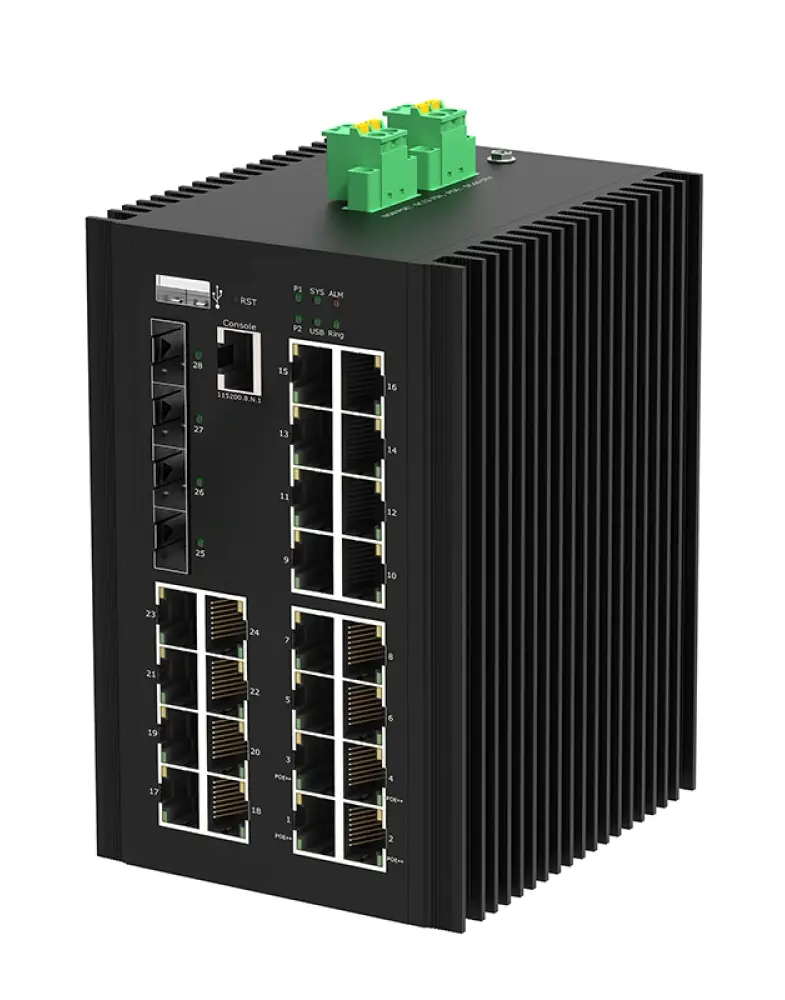

Промислові керовані комутатори Layer 2+ PoE 24×GE RJ45 + 4×10G SFP+
IXGS-M4XS24PGT та IXGS-M4XS24P+GT — промислові керовані Ethernet-комутатори рівня Layer 2+ з 24 портами 10/100/1000Base-T PoE RJ45 та 4 портами 1G/2.5G/10GBase-X SFP+. Моделі підтримують функції резервування кільця ERPS, STP/RSTP/MSTP, VLAN, QoS, ACL, IPv4/IPv6 Static Routing, а також розширені засоби керування та захисту мережі.
Модель IXGS-M4XS24PGT підтримує стандарти IEEE 802.3af та IEEE 802.3at PoE+, а модель IXGS-M4XS24P+GT додатково підтримує IEEE 802.3bt PoE++ з потужністю до 90 Вт на портах 1–4.
Основні особливості
- 24 порти 10/100/1000Base-T RJ45 PoE
- 4 порти 1G/2.5G/10GBase-X SFP+
- Підтримка IEEE 802.3af / IEEE 802.3at PoE+
- IXGS-M4XS24P+GT підтримує IEEE 802.3bt PoE++
- Статична маршрутизація IPv4/IPv6
- ERPS G.8032, STP/RSTP/MSTP
- QoS, ACL, IGMP Snooping, QinQ, 802.1X
- Web / SNMP / CLI / Telnet / SSH керування
- Підтримка резервованого живлення 44–57 В DC
- USB для резервування конфігурації та оновлення ПЗ
- Захист від ESD та імпульсних перенапруг
- Промисловий корпус IP40 без вентилятора
- Монтаж на DIN-рейку
- Робоча температура −40 °C ~ +70 °C
Технічні характеристики
| Параметр |
IXGS-M4XS24PGT |
IXGS-M4XS24P+GT |
| Порти Ethernet |
24×10/100/1000Base-T RJ45 PoE
4×1G/2.5G/10GBase-X SFP+ |
24×10/100/1000Base-T RJ45 PoE/PoE+/PoE++
4×1G/2.5G/10GBase-X SFP+ |
| Консольний порт |
1×RJ45 Console (115200, 8, N, 1), 1×USB 2.0 для резервування конфігурації та оновлення прошивки |
| Опціональні інтерфейси |
1×RS485, 1×DI (Digital Input), 1×DO (Digital Output) |
| Підтримка PoE |
IEEE 802.3af, IEEE 802.3at PoE+ |
IEEE 802.3af, IEEE 802.3at PoE+, IEEE 802.3bt PoE++ |
| Максимальна потужність PoE на порт |
30 Вт |
90 Вт на портах 1–4 |
| Комутаційна здатність |
128 Гбіт/с |
| Швидкість пересилання пакетів |
190.4 Mpps |
190 Mpps |
| Таблиця MAC-адрес |
16K |
| Кількість VLAN |
4K |
| Буфер пакетів |
12 Мбіт |
12 Мбіт |
| Jumbo Frame |
10 KB |
| Затримка пересилання |
<5 мкс |
| Живлення |
44–57 В DC (802.3af)
52–57 В DC (802.3at)
Резервоване живлення |
44–57 В DC (802.3af)
52–57 В DC (802.3at/802.3bt)
Резервоване живлення |
| Максимальний вхідний струм |
6.2 А DC/DC |
| Споживання без PoE |
≤26 Вт |
≤30 Вт |
| PoE бюджет |
До 240 Вт при одному джерелі живлення
До 370 Вт при двох джерелах живлення |
| Захист від переполюсовки |
Підтримується |
| Захист від перенапруги |
Підтримується |
| Захист від перевантаження по струму |
Підтримується |
| Port Aggregation |
Підтримка агрегації GE / 2.5GE / 10GE
Статична агрегація
LACP Dynamic Aggregation
До 64 груп агрегації, до 8 портів у групі |
| Функції портів |
IEEE 802.3x Flow Control
Port Isolation
Port Mirroring
Loop Detection
Broadcast Storm Suppression |
| Керування MAC-адресами |
Static MAC
Dynamic MAC
MAC Filtering
MAC Limit
MAC Flapping |
| VLAN |
Access Mode
Trunk Mode
Hybrid Mode
MAC Based VLAN
IP Based VLAN
Protocol Based VLAN |
| QinQ |
Port-based QinQ
VLAN Stacking
VLAN Mapping
Flow-based QinQ |
| LLDP |
LLDP (Link Layer Discovery Protocol) |
| Ring Protocol |
STP / RSTP / MSTP
ERPS G.8032
Час відновлення ≤20 мс |
| IGMP Snooping |
Підтримується |
| ACL |
IP Standard ACL
MAC Extended ACL
IPv4 ACL
IPv6 ACL |
| QoS |
SP / WRR Queue Scheduling
Ingress Rate Limit
Egress Rate Limit
Policy-based QoS |
| 802.1X |
Port Access Control
MAC Access Control
RADIUS |
| IP Source Guard |
IP Port / MAC Binding |
| ARP Check |
ARP Packet Filtering |
| Доступ |
Telnet / SSH / HTTP / HTTPS |
| SNMP |
SNMP v1 / v2c / v3 |
| Web Management |
HTTP / HTTPS |
| CLI |
Console / Telnet |
| RMON |
Remote Monitoring |
| Оновлення прошивки |
HTTP / TFTP / USB |
| Діагностика |
Ping / Traceroute
Dying Gasp
DDM для SFP |
| DHCP |
DHCP Server
DHCP Snooping
DHCP Client
DHCP Option 82 |
| NTP |
Network Time Protocol |
| Syslog |
Відправлення Syslog на 3 сервери |
| Імпорт/експорт конфігурації |
FTP / TFTP / USB |
| IPv4 / IPv6 |
Static Routing |
| Корпус |
IP40, без вентилятора |
| Монтаж |
DIN-рейка |
| Розміри |
110 × 115 × 158 мм |
| Вага |
2.3 кг |
2.3–2.4 кг |
| Робоча температура |
−40 °C ~ +70 °C |
| Температура зберігання |
−40 °C ~ +85 °C |
| Вологість |
Робоча: 10–90 % RH
Зберігання: 5–95 % RH |
| ESD |
Air: 15 кВ, Contact: 8 кВ |
| Surge Protection |
6 кВ |
| EMI |
FCC Part 15B Class A |
| Сертифікація |
CCC / CE / UKCA / RoHS / REACH / FCC |
| MTBF |
>200 000 годин |
| Гарантія |
5 років |
Модифікації з функціональністю Layer 3
Для промислових керованих комутаторів DTC Group також доступні модифікації з розширеною функціональністю Layer 3. Такі моделі призначені для побудови складніших промислових мереж, де потрібна не лише комутація трафіку на рівні Layer 2, а й маршрутизація між підмережами, підтримка резервування маршрутів, динамічний обмін маршрутною інформацією та підвищена відмовостійкість мережевої інфраструктури.
Layer 3 модифікації зберігають основні можливості промислових керованих комутаторів: підтримку VLAN, QinQ, STP/RSTP/MSTP, ERPS, агрегації портів, IGMP Snooping, ACL, QoS, 802.1X, Web, SNMP, CLI, Telnet/SSH керування, PoE management для PoE-моделей, промисловий корпус, резервне живлення, захист від перенапруги та роботу в розширеному температурному діапазоні. Додатково вони підтримують розширені функції маршрутизації Layer 3, що дозволяє використовувати комутатор як важливий елемент магістральної, розподільчої або промислової мережі.
Додаткові функції Layer 3
| Функція |
Опис |
| Статична маршрутизація |
Підтримка ручного налаштування маршрутів IPv4 та IPv6 для передачі трафіку між різними мережевими сегментами. |
| Динамічна маршрутизація |
Підтримка автоматичного обміну маршрутною інформацією між мережевими пристроями без необхідності ручного прописування всіх маршрутів. |
| RIP |
Підтримка RIPv1 та RIPv2 для динамічної маршрутизації у мережах з простою або середньою топологією. |
| OSPFv2 |
Підтримка OSPFv2 для ефективної динамічної маршрутизації IPv4 у складніших мережах з швидкою перебудовою маршрутів. |
| BGP4 |
Підтримка BGP4 для обміну маршрутною інформацією між великими мережевими сегментами або автономними системами. |
| BGP Routing Recursive ECMP |
Підтримка рекурсивної маршрутизації BGP з можливістю використання кількох рівноцінних маршрутів. |
| Контроль стану BGP-сусідів |
Підтримка перегляду кількості BGP-сусідів та їхнього поточного стану Up/Down. |
| IS-IS |
Підтримка IS-ISv4 для динамічної маршрутизації у масштабованих мережах. |
| ECMP |
Підтримка Equal-Cost Multi-Path Routing для розподілу трафіку між кількома маршрутами з однаковою вартістю. |
| Налаштування ECMP Max Next-Hop |
Підтримка налаштування максимальної кількості наступних переходів для ECMP-маршрутизації. |
| Балансування пропускної здатності |
Підтримка балансування навантаження для ефективнішого використання доступних маршрутів та мережевих каналів. |
| Route Policy |
Підтримка політик маршрутизації на основі IPv4 Prefix-list. |
| VRRP |
Підтримка Virtual Router Redundancy Protocol для резервування шлюзу та підвищення відмовостійкості мережі. |
| Маршрутна таблиця |
Підтримка до 13K маршрутних записів, залежно від модифікації та конфігурації пристрою. |
