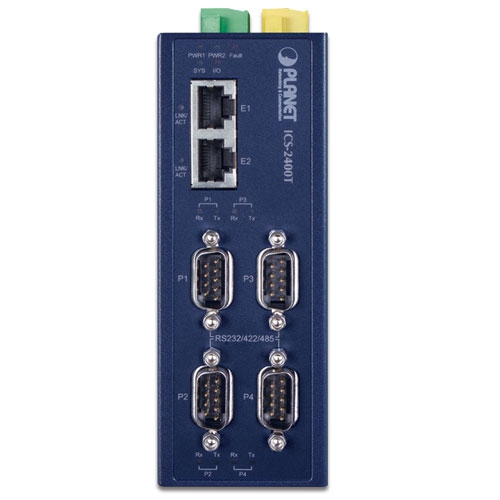

Сервер серійних пристроїв PLANET ICS-2400T (4×RS232/422/485 to Industrial Ethernet)

Сервер серійних пристроїв PLANET ICS-2400T спеціально розроблений для перетворення послідовного зв’язку RS232, RS422 або RS485 на промисловий Fast Ethernet, що дозволяє ефективно та недорого розширити мережу. У ICS-2400T доступні два порти 10/100BASE-TX RJ45 для ваших мережевих потреб. ICS-2400T — це економічне рішення, яке заощаджує час для користувачів та інтеграторів систем, дозволяючи швидко перетворити існуючі послідовні пристрої на Ethernet-мережу без заміни обладнання та програмного забезпечення.

Віддалене керування

Оскільки ICS-2400T забезпечує просте підключення послідовного порту до Ethernet і TCP/IP-мережі, віддалена мережева система може ефективно керуватися через веб-інтерфейс, telnet та VCOM. Він підтримує як режим додатків, так і послідовний режим для сповіщень або підключення за IP-адресою, що заощаджує час адміністратора мережі на виявлення та локалізацію проблем без візуального огляду кабелів і пристроїв. Також доступні декілька варіантів підключення для великих мережевих середовищ.

Стабільна робота в складних умовах

ICS-2400T забезпечує високий рівень стійкості до електромагнітних перешкод та потужних електричних імпульсів, які зазвичай зустрічаються на виробничих майданчиках або в шафах керування вуличним рухом. Робочий температурний діапазон від -40 до +75 °C дозволяє розміщувати ICS-2400T майже в будь-якому складному середовищі.

ICS-2400T у компактному металевому корпусі зі ступенем захисту IP40 дозволяє монтаж на DIN-рейку або на стіну для ефективного використання простору в шафі. Також пристрій оснащений інтегрованим джерелом живлення з широким діапазоном напруги (12–48 В DC), що ідеально підходить для роботи в усьому світі та систем з високою доступністю, які потребують подвійного або резервного живлення.

Подвійне живлення для високої доступності мережі

ICS-2400T має потужну систему подвійного живлення з широким діапазоном напруги (12–48 В DC), яка інтегрується в автоматизаційну мережу замовника для підвищення надійності та безперебійності роботи. У наведеному нижче прикладі, якщо блок живлення 1 виходить з ладу, функція апаратного резервування автоматично активується і продовжує живити ICS-2400T від блоку живлення 2 без перерви в роботі.

Ефективне сповіщення про аварійні ситуації для кращого захисту

ICS-2400T має функцію Fault Alarm, яка сповіщає користувачів про будь-які проблеми з сервером серійних пристроїв. Завдяки цій функції користувачі не витрачають час на пошук проблеми. Це заощаджує час і людські ресурси. ICS-2400T підтримує функцію сповіщення про події, яка допомагає діагностувати аномалії пристрою через розрив мережевого з’єднання або перезавантаження.

Цифровий вхід і цифровий вихід для зовнішньої сигналізації

Завдяки цифровому входу та цифровому виходу на передній панелі зовнішня сигналізація допомагає користувачам через цифровий вхід виявляти та реєструвати стан зовнішніх пристроїв (наприклад, датчика вторгнення в двері) і негайно надсилати сповіщення про подію адміністратору. Цифровий вихід може використовуватися для сповіщення адміністратора, якщо на послідовному порту ICS-2400T з’являється сигнал DCD, зміна DSR або відмова живлення.

Застосування

Система контролю доступу – традиційне застосування

Більшість підприємств і державних установ використовують панелі контролю доступу та картки Mifare або RFID для авторизації входу. Традиційно пристрої контролю доступу використовують інтерфейс RS232 або RS485 з кабелями, що підключаються до сервера авторизації. Застосовуючи ICS-2400T, пристрій контролю доступу може розширити мережу на більші відстані через інтерфейси Ethernet. Крім того, ICS-2400T можна підключити до xDSL-роутера для отримання доступу до Інтернету, щоб налаштовувати та контролювати систему доступу через Інтернет.

Керування технологічними процесами

Для моніторингу, конфігурування та керування роботизованими конвеєрами та іншими виробничими машинами потрібен PLC (програмований логічний контролер). ICS-2400T можна налаштувати в режимі TCP Server і підключити до PLC. Таким чином адміністратор може налаштовувати та віддавати команди через Fast Ethernet-інтранет для віддаленого керування PLC, не перебуваючи безпосередньо біля машини вводу/виводу.

Керування рухом у системах відеоспостереження – режим Pair Connection

Використовуючи режим Pair Connection через оптоволоконний патч-корд, ICS-2400T може розширити відстань між пристроями через інтерфейси RS232, RS422 та RS485, роблячи віддалене керування цими пристроями з центру моніторингу простішим та ефективнішим.

Ключові особливості

Послідовний інтерфейс

• Чотири інтерфейси DB9 підтримують RS232, 2-провідний RS485, 4-провідний RS485 та RS422
• Асинхронна швидкість передачі даних до 921600 біт/с
• Режими роботи: VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair та Serial Telnet

Ethernet-інтерфейс

• 2-портовий інтерфейс 10/100BASE-TX RJ45 з автоматичним визначенням MDI/MDI-X
• Порти Ethernet підтримують режим комутатора або каскадування для зручного підключення

Керування

• Підтримка IPv4 та IPv6 dual stack
• Віддалені інтерфейси керування:
  • Веб-інтерфейс на основі IP
  • Telnet-консоль
  • Windows-утиліта VCOM для пошуку, моніторингу та налаштування
• IP NTP (Network Time Protocol) та DNS
• Стандартний TCP/IP-інтерфейс та різноманітні режими роботи
• Підтримка протоколів: ARP, ICMP, TCP/IP, UDP, HTTP server, DHCP client, Telnet server/client
• Вибір режиму роботи послідовного порту через інтерфейс керування
• Режим Pair Connection для з’єднання двох послідовних пристроїв через мережу
• Максимум 4 хости в режимі TCP Client
• Оновлення прошивки через HTTP
• Контроль доступу за IP для запобігання несанкціонованому використанню
• Сповіщення про події:
  • Віддалений Syslog-сервер
  • SNMP trap
  • Вбудований зумер
  • Релейний вихід тривоги
  • Цифровий вихід (ICS-2400T)
• DHCP client для призначення IP-адреси
• Утиліта PLANET Smart Discovery автоматично знаходить пристрої в мережі

Промисловий корпус та монтаж

• Металевий корпус IP40
• Можливість монтажу на DIN-рейку та на стіну
• Резервне живлення:
  • 12–48 В DC з захистом від переполюсування
• Захист Ethernet від ESD 6000 В
• Робоча температура від -40 до +75 °C
• Стійкість до падіння, ударів та вібрації для промислового використання
• Розширені LED-індикатори для діагностики мережі
• Кнопка Reset для повернення до заводських налаштувань

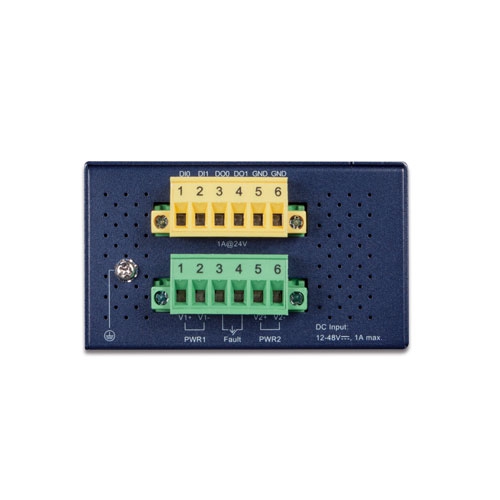

Цифровий вхід і цифровий вихід

• 2 цифрових входи (DI)
• 2 цифрових виходи (DO)
• Інтеграція датчиків у систему автоматичної тривоги
• Передача тривоги в IP-мережу через email та SNMP trap
