Промисловий 1x10G SFP+ + 1x10GBASE-T 802.3bt PoE++ керований медіаконвертер - IXT-900-1X1UP
Надшвидкі підключення, захищене керування та потужна сумісність з IEEE 802.3bt
Промисловий медіаконвертер PLANET IXT-900-1X1UP — це надійний мережевий пристрій, здатний працювати в екстремальних температурних умовах у діапазоні від -40 до 75 °C. Він забезпечує високошвидкісне з’єднання 10 Гбіт/с і перетворення середовища між різними типами інтерфейсів, а також підтримує розширене живлення IEEE 802.3bt Type 4 на мідному порту. Це дозволяє підключати та живити пристрої на кшталт IP-камер без окремого джерела живлення.
Цей конвертер чудово підходить для віддаленого керування, адже оснащений захищеними автономними функціями менеджменту для дистанційної експлуатації в корпоративних і телеком-сценаріях. Підтримуються веб-інтерфейс, інтерфейс командного рядка (CLI) та SNMP для комплексного моніторингу й адміністрування через PLANET CloudViewerPro і PLANET NMS.
Маючи мідний порт 10GBASE-T та порт 10G SFP+, пристрій поєднує переваги 10G-підключення з універсальністю оптичних і мідних ліній. Компактний, але потужний, IXT-900-1X1UP є ідеальним вибором для бізнесу, який прагне підвищити швидкість і гнучкість мережі, та є відмінним рішенням для сучасної модернізації інфраструктури.
10GBASE-T із підтримкою PoE++ 95 Вт і 10GBASE-X SFP+
IXT-900-1X1UP забезпечує швидкість до 10 Гбіт/с як по мідному, так і по волоконно-оптичному кабелю, підвищуючи ефективність передавання даних. Його мідний інтерфейс 10GBASE-T з 5-швидкісним автонеготіюванням (10G/5G/2.5G/1G/100M) дозволяє організувати високошвидкісний обмін даними по наявній кабельній інфраструктурі Cat6/Cat6A, уникаючи дорогого оновлення кабелів. Крім того, сумісність із IEEE 802.3bt дає змогу напряму живити точки доступу Wi-Fi 7, розширюючи можливості мережевого розгортання.
Оптичний інтерфейс 10GBASE-X SFP+ підтримує 4 швидкісні режими: 10GBASE-SR/LR, 2500BASE-X, 1000BASE-SX/LX та 100BASE-FX. Це означає, що адміністратор може гнучко обрати відповідний трансивер SFP/SFP+ залежно від потрібної дальності або швидкості передавання для ефективного розширення мережі.
802.3bt PoE++ та розширене керування режимами вихідної потужності PoE
Щоб задовольнити потребу у стабільному PoE-живленні для підключених пристроїв (PD), IXT-900-1X1UP пропонує п’ять режимів вихідної потужності PoE на вибір.
- Режим вихідної потужності 95 Вт 802.3bt PoE++
- Режим примусової подачі живлення 95 Вт (Force)
- Режим Legacy 95 Вт
- Режим End-span PoE 36 Вт
- Режим Mid-span PoE 36 Вт
Інтелектуальна перевірка Alive Check для живлених пристроїв
IXT-900-1X1UP можна налаштувати для моніторингу стану підключених живлених пристроїв (PD) у реальному часі за допомогою ping-перевірки. Якщо PD перестає працювати та відповідати, IXT-900-1X1UP виконає перезапуск живлення PoE-порту (power recycling) і поверне PD у робочий стан. Це суттєво підвищує надійність, адже призначений PoE-порт автоматично перезавантажує PD, зменшуючи навантаження на адміністратора.
PoE-розклад для економії енергії
Використовуючи функцію «PoE schedule», компанії можуть зменшити споживання електроенергії поза робочим часом або під час періодів низького мережевого навантаження. Це не лише допомагає скоротити витрати на електроенергію, але й зменшує загальний вуглецевий слід організації.
Крім того, функція PoE-розкладу в IXT-900-1X1UP надає зручний інтерфейс керування живленням: користувач може легко задавати часові інтервали для кожного PoE-порту, забезпечуючи більш ефективне енергоменеджмент-рішення.
Планове перезавантаження живлення (Scheduled Power Recycling)
IXT-900-1X1UP дозволяє підключеним PoE IP-камерам або PoE точкам доступу перезавантажуватися у визначений час щотижня. Це зменшує ймовірність зависань IP-камер або AP через переповнення буфера.
Link Fault Pass-through
Link Fault Pass-through — це мережна функція, яка допомагає виявляти та передавати інформацію про відмови лінку або помилки від одного мережевого пристрою до іншого. Вона підвищує надійність мережі та мінімізує простої, дозволяючи обладнанню динамічно реагувати на збої з’єднання. Link Fault Pass-through покращує виявлення несправностей і пришвидшує процес діагностики та усунення проблем.
Як це працює:
- Коли виникає збій лінку, пристрій, який його зафіксував, формує сповіщення.
- Далі це сповіщення передається іншим підключеним пристроям через Link Fault Pass-through.
- Отримавши інформацію про збій, суміжні пристрої «дізнаються» про проблему.
- Це дозволяє їм виконати потрібні дії — наприклад, перенаправити трафік або вимкнути проблемний порт.
Захищена конструкція для складних умов експлуатації
Завдяки промисловому корпусу IP40 IXT-900-1X1UP має високий рівень стійкості до електромагнітних завад і сильних електричних імпульсів, які часто трапляються на виробництві або в дорожніх шафах керування без кондиціонування. Працюючи у температурному діапазоні від -40 до 75 °C, серія IXT-900 PoE може встановлюватися практично в будь-якому складному середовищі.
Кіберзахист мережі для мінімізації ризиків
IXT-900-1X1UP оснащений розширеними функціями кібербезпеки для протидії кіберзагрозам і атакам. Він підтримує протоколи SSHv2, TLSv1.2 та SNMPv3, забезпечуючи надійний захист від сучасних загроз. Завдяки цьому передавання даних до критично важливого обладнання в бізнес-мережі є максимально безпечним. IXT-900-1X1UP захищає процеси керування мережею та підсилює безпеку мереж із критичними вимогами без додаткових витрат на розгортання.
Резервоване кільце та швидке відновлення для критично важливих мереж
IXT-900-1X1UP підтримує програмну технологію резервованого кільця та має потужні можливості швидкого самовідновлення для запобігання перервам у роботі та зовнішнім втручанням. Пристрій використовує передову технологію ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), яка забезпечує швидке відновлення зв’язку в кільцевих топологіях. Час відновлення каналу може становити до 500 мс.
Керування з підтримкою подвійного стеку IPv6/IPv4
Підтримуючи протоколи IPv6 та IPv4, IXT-900-1X1UP допомагає підприємствам і телеком-операторам перейти до епохи IPv6 з мінімальними інвестиціями, оскільки мережеву інфраструктуру не потрібно замінювати чи суттєво модернізувати під час впровадження IPv6 на периферії FTTx-мережі.
SNMP для комплексного моніторингу мережі та централізованого керування
SNMP (Simple Network Management Protocol) забезпечує можливості моніторингу та керування мережею шляхом збору даних у реальному часі з мережевих пристроїв. Завдяки проактивному виявленню та усуненню проблем підвищуються надійність і продуктивність. SNMP також забезпечує централізований контроль — дозволяє моніторити та налаштовувати багато пристроїв із одного місця, зменшуючи ручну працю й підвищуючи операційну ефективність.
Функції рівня 2 (Layer 2)
Пристрій має таблицю MAC-адрес на 16K записів з автоматичним видаленням неактивних адрес. Пропускна здатність внутрішньої магістралі (backbone) — до 40 Гбіт/с, підтримуються Jumbo Frames до 9K. Також передбачено Storm Control для керування трафіком Broadcast/Multicast/Unknown Unicast і запобігання надмірному «затопленню» мережі.
Ефективне керування трафіком
Медіаконвертер IXT-900-1X1UP оснащений розширеними функціями QoS та потужними механізмами керування трафіком, оптимізуючи передачу даних, голосу та відео бізнес-класу. Набір функцій включає storm control для broadcast/multicast/unicast, обмеження пропускної здатності по портах, а також пріоритизацію та ремаркування QoS за 802.1p CoS/DSCP/IP Precedence. Це гарантує оптимальну продуктивність для VoIP і відеопотоків та максимальне використання обмежених мережевих ресурсів підприємства.
Інтелектуальний механізм діагностики SFP
IXT-900-1X1UP підтримує функцію SFP-DDM (Digital Diagnostic Monitor), яка значно полегшує адміністраторам моніторинг параметрів SFP-трансиверів у реальному часі. До параметрів належать: вихідна оптична потужність, вхідна оптична потужність, температура, струм зміщення лазера та напруга живлення трансивера.
Рішення для віддаленого керування
Універсальна система керування мережею PLANET UNI-NMS та застосунок CloudViewerPro забезпечують потужну підтримку ІТ-персоналу для ефективного керування та моніторингу всіх мережевих пристроїв, включно із серією IXT-900, з віддалених локацій. Рішення орієнтовані на використання в корпоративних і промислових середовищах, де серія IXT-900 PoE експлуатується дистанційно, та дозволяють виявляти збої або несправні стани без виїзду на об’єкт. Незалежно від того, використовується UNI-NMS чи CloudViewerPro, бізнес будь-якого масштабу може керувати інфраструктурою швидко й централізовано, спрощуючи операційний контроль.
Застосування
Підготовка до Wi-Fi 7 разом із серією IXT-900 PoE
PLANET IXT-900-1X1UP — це не лише надійний медіаконвертер і 10G високошвидкісний «конектор» для офісних та виробничих середовищ. Він також підтримує IEEE 802.3bt PoE++, що ідеально відповідає майбутнім вимогам технології Wi-Fi 7. Це забезпечує швидше й більш стабільне розгортання Wi-Fi, особливо у відкритих просторах, наприклад на виробництвах.
Ключові особливості
Фізичні порти
- Один інтерфейс RJ45 10G/5G/2.5G/1G/100BASE-T з функцією auto MDI/MDI-X
- Один інтерфейс 10G/2.5G/1G/100BASE-X SFP+
- Підтримка стандарту IEEE 802.3bt PoE++
IEEE 802.3bt Power over Ethernet
- Відповідає стандарту IEEE 802.3bt Type-4 PoE++
- Зворотна сумісність із PD-пристроями IEEE 802.3af/at
- RJ45-порт серії IXT-900 PoE забезпечує максимальну потужність до 95 Вт, що є максимальним PoE-бюджетом пристрою
- Автоматичне виявлення живлених пристроїв (PD)
- Подача живлення на відстань до 100 м
- Функції керування PoE:
- керування PoE в режимі admin-mode
- обмеження потужності PoE-порту
- визначення класу PD
- Інтелектуальні PoE-функції:
- налаштування порогу температури
- налаштування порогу використання PoE
- PD Alive Check
- PoE schedule
Функції рівня 2 (Layer 2)
- Підтримка Storm Control:
- Broadcast / Multicast / Unknown Unicast
- Підтримка VLAN:
- IEEE 802.1Q tagged VLAN
- Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad)
- До 256 VLAN-груп із 4096 VLAN ID
- Підтримка кільця ITU-T G.8032 ERPS з часом відновлення менше 500 мс (програмна реалізація)
- LLDP (Link Layer Discovery Protocol)
- Таблиця MAC-адрес 16K з авто-старінням
- Підтримка Jumbo Frame до 9K
Якість обслуговування (QoS)
- Контроль пропускної здатності по порту: Ingress Shaper та Egress Rate Limit
- 8 пріоритетних черг на всіх портах конвертера
- Політики CoS: Strict Priority та WRR (Weighted Round Robin)
- Класифікація трафіку:
- IEEE 802.1p CoS
- IP TOS / DSCP / IP Precedence
- Номер TCP/UDP-порту
- Типові мережеві застосунки
Керування
- Керування з підтримкою подвійного стеку IPv4 та IPv6
- Підтримка Link Fault Pass-through
- Підтримка Link Fault PoE Pass-through
- Інтерфейси керування:
- Web HTTP/HTTPS
- Telnet CLI
- Моніторинг SNMP v1, v2c, v3
- SSHv2, TLSv1.2
- Обслуговування системи:
- завантаження/вивантаження прошивки через HTTP
- кнопка Reset для перезавантаження або скидання до заводських налаштувань
- Dual images (два образи ПЗ)
- SNTP
- Контроль рівнів доступу користувачів
- SNMP-керування:
- SNMP trap для повідомлень link up/link down
- 4 групи RMON (history, statistics, alarms, events)
- Мережева діагностика:
- SFP-DDM (Digital Diagnostic Monitor)
- Віддалені тривоги Syslog
- Локальний системний журнал
- Віддалений ping ICMPv6 / ICMPv4
- PLANET Smart Discovery Utility для зручного розгортання
- Віддалене керування PLANET:
- PLANET NMS Controller та застосунок CloudViewerPro для централізованого керування
Безпека
- Керування доступом за IP-адресами для запобігання несанкціонованому доступу
- Статичні MAC-налаштування та MAC-фільтрація
- Захищені порти
Корпус і монтаж
- Подвійне зовнішнє живлення 12~54VDC
- Робоча температура -40…75 °C
- Захист Ethernet від ESD: 4KVDC Contact / 8KVDC Air
- Монтаж на стіну або DIN-рейку
Характеристики
| Апаратні характеристики (Hardware Specifications) | |
|---|---|
| Мідний інтерфейс | 1× 10G/5G/2.5G/1G/100BASE-T RJ45 з підтримкою auto MDI/MDI-X та стандарту IEEE 802.3bt PoE++ |
| Оптичний інтерфейс | 1× 10G/2.5G/1G/100BASE-X SFP+ |
| Кнопка Reset | < 5 сек.: перезавантаження системи > 5 сек.: скидання до заводських налаштувань |

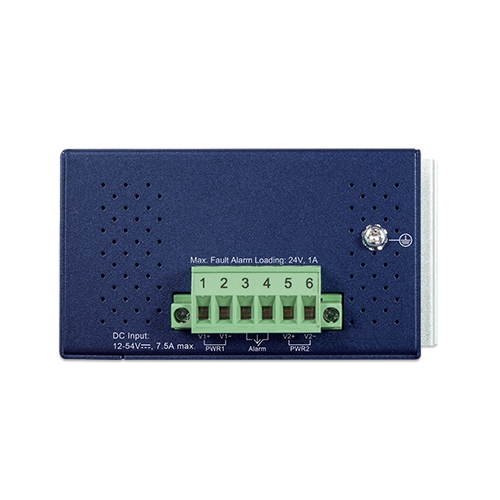

| Роз’єм | Знімний 6-контактний клемний блок для живлення Контакти 1/2 — Power 1, 3/4 — Alarm, 5/6 — Power 2 |
| Сигналізація (Alarm) | Один релейний вихід при збої живлення. Допустимий струм реле: 1A @ 24VDC |
| Корпус | Металевий корпус IP40 |
| ESD-захист | 4KVDC Contact / 8KVDC Air |
| Монтаж | Настінне кріплення або монтажний комплект для DIN-рейки |
| Габарити (Ш × Г × В) | 50 × 86.4 × 135 мм |
| Вага | 659 г |
| Живлення | 12~54V DC |
| Споживання (IXT-900-1X1UP) | 12VDC: 5.86W/20 BTU (без навантаження) / 70.8W/241.6 BTU (повне навантаження) 54VDC: 6.3W/21.4 BTU (без навантаження) / 102.7W/350.43 BTU (повне навантаження) |
| Світлодіодні індикатори | Система: PWR 1/2 (зелений) Alarm (червоний) PoE: 802.3bt PoE-in-Use (зелений) 802.3at PoE-in-Use (бурштиновий) Для порту 10GBASE-T RJ45: 100/1G LINK/ACT (зелений) 2.5G/5G LINK/ACT (зелений) 10G LINK/ACT (бурштиновий) Для порту 10GBASE-X SFP+: 100/1G LINK/ACT (зелений) 2.5G LINK/ACT (зелений) 10G LINK/ACT (бурштиновий) |
| Характеристики передавання (Transmission Specifications) | |
| Схема обробки | Store and Forward |
| Пропускна здатність (Fabric) | 40Gbps |
| Продуктивність (pps) | 29.76Mpps @ 64 байти |
| Таблиця адрес | 16K записів, автоматичне навчання та «старіння» MAC-адрес |
| Керування потоком | Back pressure для half-duplex IEEE 802.3x pause frame для full-duplex |
| Jumbo Frame | 9K |
| Спільний буфер | 12Mbits |
| Power over Ethernet | |
| Стандарт PoE | IEEE 802.3bt PoE++ Type-4 PSE Зворотна сумісність з 802.3at PoE+ PSE |
| Тип подачі PoE-живлення | 802.3bt End-span Mid-span Legacy Force |
| Розводка контактів живлення | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
| PoE-бюджет | 95W |
| Функції Layer 2 | |
| Налаштування портів | Вимкнення/увімкнення порту Вибір режиму Auto-negotiation 100Mbps, 1/2.5/5/10Gbps, full/half-duplex Увімкнення/вимкнення керування потоком |
| Статус портів | Відображення для кожного порту: стан лінку, швидкість, Auto-negotiation, duplex-режим, flow control |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling До 256 VLAN-груп із 4096 VLAN ID |
| Контроль пропускної здатності | По-портовий контроль смуги пропускання Ingress: 16~10,000,000Kbps Egress: 16~10,000,000Kbps |
| QoS | Класифікація трафіку, Strict Priority та WRR 8 рівнів пріоритету комутації Класифікація: CoS/802.1p DSCP IP Precedence |
| Кільце | Підтримка ERPS відповідно до ITU-T G.8032 Час відновлення < 500ms |
| Функції безпеки | |
| Захист доступу | Підтримка протоколів віддаленого керування: SSH, Telnet, HTTP та HTTPS Захищені порти |
| Системне керування | |
| Базові інтерфейси керування | Telnet, веб-браузер, SNMP v1, v2c |
| Захищені інтерфейси керування | SSHv2, TLSv1.2, SNMPv3 |
| Керування системою | Оновлення прошивки по HTTP через Ethernet Завантаження/вивантаження конфігурації по HTTP LLDP SNTP PLANET Smart Discovery Utility PLANET NMS Controller Мобільний застосунок PLANET CloudViewerPro |
| Керування подіями | Віддалений syslog Локальний системний журнал SNMP trap |
| SNMP MIB | RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 3411 SNMP-Frameworks-MIB LLDP MAU-MIB |
| Відповідність стандартам | |
| Регуляторна відповідність | FCC Part 15 Class A, CE |
| Випробування на стабільність | IEC60068-2-32 (вільне падіння) IEC60068-2-27 (удар) IEC60068-2-6 (вібрація) |
| Відповідність стандартам | IEEE 802.3u, 100BASE-TX/FX IEEE 802.3ab, 1000BASE-T IEEE 802.3bz, 2.5G/5GBASE-T IEEE 802.3an, 10GBASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3ae, 10GBASE-SR/LR IEEE 802.3x full-duplex flow control IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1ab LLDP RFC 768 UDP RFC 2474 DSCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP ITU-T G.8032 ERPS Ring |
| Умови довкілля | |
| Робочі умови | Температура: -40 ~ 75 °C Відносна вологість: 5 ~ 95% (без конденсації) |
| Зберігання | Температура: -40 ~ 85 °C Відносна вологість: 5 ~ 95% (без конденсації) |
