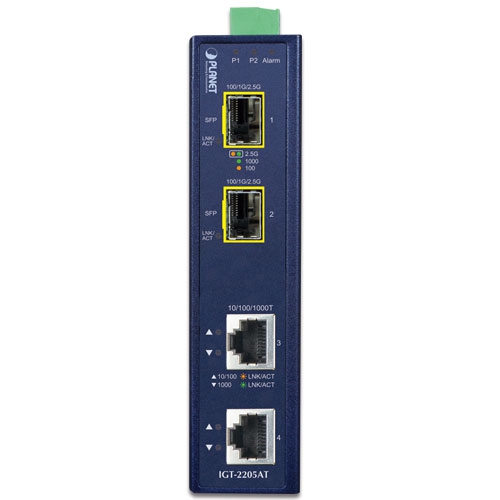

Промисловий 2-портовий медіаконвертер SFP 10/100/1000T на 2-портовий 100/1000/2500X - IGT-2205AT
Модифікація
Виберіть модифікацію
Гнучке, надійне та промислового класу рішення для збільшення дальності мережі
PLANET IGT-2205AT — промисловий гігабітний медіаконвертер, що забезпечує неблокувальну продуктивність на лінійній швидкості та високу гнучкість для розширення Gigabit Ethernet у суворих промислових умовах. Пристрій оснащено двома мідними портами RJ45 10/100/1000BASE-T та двома оптичними інтерфейсами SFP 100/1000/2500BASE-X, виконаними в міцному корпусі IP30 із резервованою системою живлення. IGT-2205AT добре підходить для розгортання систем відеоспостереження, промислового керування та бездротових сервісів у кліматично складних середовищах із широким температурним діапазоном -40…+75 °C.
Оптичний uplink розширює можливості розгортання мережі
Два порти SFP сумісні з оптичними трансиверами SFP (Small Form Factor Pluggable) стандартів 100BASE-FX, 1000BASE-X та 2500BASE-X. Оптичний uplink гарантує стабільну пропускну здатність для всіх вузлів мережі: дальність Gigabit Ethernet може бути збільшена з 300 м (багатомодове волокно) до 20/40/80/120 км (одномодове волокно). Також дальність Fast Ethernet може бути збільшена з 2 км (багатомодове волокно) до 20/40/60 км (одномодове волокно). Рішення оптимально підходить для застосувань у заводських дата-центрах і розподільчих мережах.

Налаштовуваний режим 4-портового комутатора або 2-портової оптичної резервованості
За допомогою вбудованого DIP-перемикача два оптичні інтерфейси SFP пристрою IGT-2205AT можна налаштувати як режим Ethernet-комутатора або режим оптичного резервування. У режимі Ethernet-комутатора пристрій працює за механізмом Store-and-Forward, забезпечуючи високу продуктивність; у режимі 2-портового оптичного резервування він реалізує швидку резервованість лінка для критично важливих Ethernet-застосувань. Режим резервування підтримує функцію автоматичного відновлення: якщо порт призначення для пакета переходить у стан link-down, пакет буде переспрямовано на інший порт резервної пари.

Захищена конструкція для роботи у важких умовах
IGT-2205AT оснащено тонким металевим корпусом IP30, що спрощує розгортання у вимогливих промислових середовищах. Захист промислового класу IP30 забезпечує високий рівень стійкості до електромагнітних завад і потужних електричних імпульсів, які часто трапляються на виробничих майданчиках або в придорожніх шафах керування дорожнім рухом. Завдяки роботі в температурному діапазоні -40…+75 °C IGT-2205AT можна встановлювати майже в будь-яких складних умовах. Пристрій підтримує монтаж на DIN-рейку або настінне кріплення для ефективного використання простору в шафі.
Зручна та надійна система живлення
Для підвищення надійності та гнучкості експлуатації IGT-2205AT оснащено двома входами живлення DC для організації резервованого живлення. Також підтримується широкий діапазон напруг живлення (12…48 В DC або 24 В AC), що робить пристрій придатним для високодоступних застосувань у різних країнах, де потрібні подвійні або резервні джерела живлення.
Гнучке та просте встановлення за браку місця
Компактний IGT-2205AT спеціально розроблено для монтажу в обмежених просторах, зокрема у настінних боксах. Його можна встановлювати настінним кріпленням або на DIN-рейку, що забезпечує максимальну гнучкість і простоту інсталяції в локаціях із дефіцитом простору.

Застосування
Застосування у суворих умовах експлуатації
Промисловий гігабітний медіаконвертер PLANET IGT-2205AT забезпечує гігабітну швидкість на всіх портах. Він має високий рівень надійності та захисту для безперервної роботи в суворих середовищах, таких як шафи керування транспортом, виробничі цехи, зовнішні інсталяції та місця з екстремально низькими або високими температурами. Крім того, IGT-2205AT сумісний із SFP-трансиверами 100/1000/2500 Мбіт/с, забезпечуючи міцне, стабільне та далекобійне з’єднання й гнучке розгортання промислових мереж.

Застосування з резервуванням
Промисловий гігабітний медіаконвертер IGT-2205AT забезпечує швидке резервування оптичного лінка для критично важливих Ethernet-застосувань. Режим резервування підтримує автоматичне відновлення: якщо порт призначення пакета переходить у стан link-down, пристрій перенаправляє пакет на інший порт резервної пари.

Ключові особливості
Фізичні порти
- 2 порти RJ45 10/100/1000BASE-T з функцією auto MDI/MDI-X
- 2 порти SFP із підтримкою автоматичного визначення типу трансивера 100/1000/2500BASE-X
Резервування оптичних портів
- Автоматично визначає стан лінка та резервування на двох портах з однаковим типом роз’єму.
- Активним є лише основний порт, резервний порт заблокований.
- У разі відмови лінка на основному порту трафік автоматично перемикається на резервний порт.
- Після відновлення лінка на основному порту трафік автоматично повертається з резервного порту на основний.
Функції рівня 2
- Підтримка автонеготіації та режимів 10/100 Мбіт/с half/full duplex і 1000 Мбіт/с full duplex
- Високопродуктивна архітектура Store-and-Forward, фільтрація runt/CRC для відсікання помилкових пакетів і оптимізації пропускної здатності
- Керування потоком IEEE 802.3x для full duplex та back pressure для half duplex
- Підтримка Jumbo Frame до 9K
- Вбудований механізм пошуку адрес із підтримкою 4K MAC-адрес
- Автоматичне навчання MAC-адрес і їх старіння (aging)
Промисловий корпус і встановлення
- Тонкий металевий корпус із захистом IP30
- Монтаж на DIN-рейку, настінний або боковий настінний монтаж (для реалізації резервованого живлення)
- Резервоване живлення:
- 12…48 В DC, резервоване живлення з захистом від зворотної полярності
- Підтримка адаптера живлення 24 В AC
- Захист Ethernet від ESD до 6000 VDC
- Робоча температура: -40…+75 °C
Технічні характеристики
| Апаратні характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Мідні інтерфейси | 2 × 10/100/1000BASE-T RJ45 | ||||||||
| Оптичні інтерфейси | 2 × SFP 100/1G/2.5GBASE-X (Port-1 і Port-2) Підтримка автоматичного визначення |
||||||||

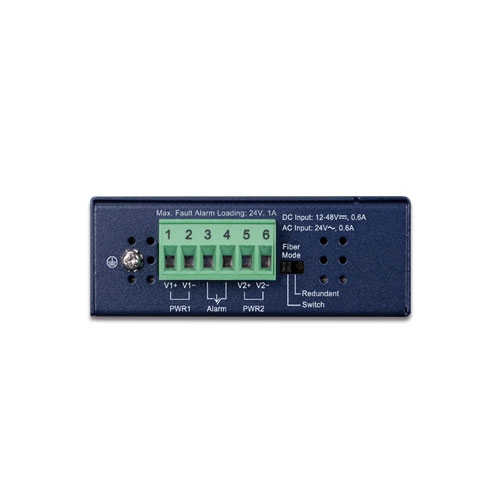

| Роз’єм | Знімний 6-контактний клемний блок Pin 1/2 — Power 1; Pin 3/4 — аварійна сигналізація; Pin 5/6 — Power 2 |
||||||||
| Індикатори LED | Система та живлення: Green: DC Power 1 Green: DC Power 2 Red: Alarm Для мідних портів (Port-3~Port-4): Green: 1G LNK/ACT Amber: 100 LNK/ACT Для SFP (Port-1~Port-2): Green + Amber: 2.5G LNK/ACT Green: 1G LNK/ACT Amber: 100 LNK/ACT |
||||||||
| DIP-перемикач |
|
||||||||
| Аварійна сигналізація | 1 релейний вихід при відмові живлення Допустимий струм реле: 1A @ 24V DC |
||||||||
| Вимоги до живлення | DC 12~48V або AC 24V Резервоване живлення із захистом від зворотної полярності |
||||||||
| Споживання / тепловиділення | 4.92 W / 16.9 BTU | ||||||||
| Габарити (Ш × Г × В) | 135 × 87.8 × 32 мм | ||||||||
| Вага | 419 г | ||||||||
| Корпус | Металевий корпус типу IP30 | ||||||||
| Монтаж | Комплект для DIN-рейки та настінне кріплення | ||||||||
| Захист від ESD | 6KV DC | ||||||||
| Характеристики конвертера | |||||||||
| Схема обробки | Store-and-Forward | ||||||||
| Комутувальна матриця (Fabric) | 14Gbps | ||||||||
| Продуктивність (pps) | 10.42 Mpps @ 64 байти | ||||||||
| Керування потоком | Back pressure для half duplex IEEE 802.3x pause frame для full duplex |
||||||||
| Таблиця адрес | 4K записів | ||||||||
| Jumbo Frame | 9216 байт | ||||||||
| Відповідність стандартам | |||||||||
| Відповідність стандартам | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX IEEE 802.3x керування потоком у full duplex IEEE 802.1p Class of Service |
||||||||
| Регуляторні вимоги | FCC Part 15 Class A, CE | ||||||||
| Випробування на стійкість | IEC60068-2-32 (вільне падіння) IEC60068-2-27 (удар) IEC60068-2-6 (вібрація) |
||||||||
| Умови експлуатації | |||||||||
| Температура | Робоча: -40…+75 °C Зберігання: -40…+75 °C |
||||||||
| Вологість | Робоча: 5~95% (без конденсації) Зберігання: 5~95% (без конденсації) |
||||||||
