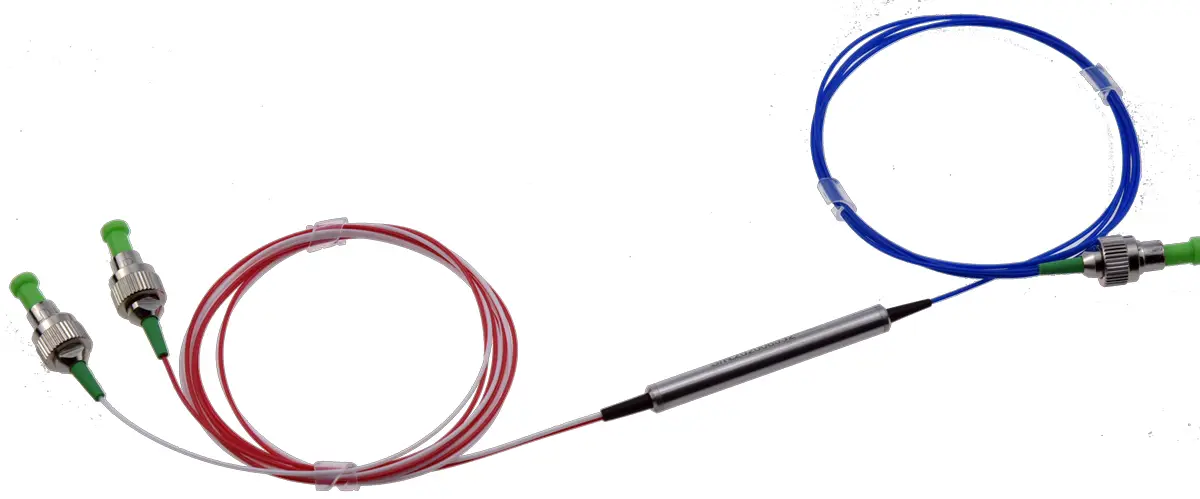

Оптичний циркулятор 1550 нм, 3-портовий, поляризаційно-незалежний
3-портовий поляризаційно-незалежний оптичний циркулятор 1550 нм — це компактний високопродуктивний пасивний оптичний компонент, призначений для маршрутизації світлових сигналів у волоконно-оптичних мережах. Пристрій передає сигнал з порту 1 на порт 2, з порту 2 — на порт 3, ефективно ізолюючи зворотне випромінювання та захищаючи активне обладнання.
Циркулятор виготовлений із застосуванням мікрооптичних технологій та металевого герметичного корпусу, що забезпечує низькі втрати вставки, високу ізоляцію, мінімальну PDL та стабільну роботу у широкому діапазоні температур.
Ключові переваги
- Низькі втрати вставки (Low Insertion Loss)
- Висока ізоляція між портами
- Низькі поляризаційні втрати (Low PDL)
- Висока стабільність та надійність
- Компактні розміри
- Оптимальне співвідношення ціна / характеристики
Призначення та застосування
- DWDM та CWDM системи
- Оптичні підсилювачі (EDFA)
- Лазерні джерела накачування
- Волоконно-оптичні сенсори
- Системи додавання/вилучення довжин хвиль (OADM)
- Високошвидкісні двонаправлені лінії зв’язку
- OTDR та вимірювальні системи
- Лабораторне та промислове оптичне обладнання
Технічні характеристики
| Параметр | Значення |
|---|---|
| Кількість портів | 3 |
| Центральна довжина хвилі | 1550 нм |
| Діапазон робочих довжин хвиль | ±30 нм |
| Тип | Поляризаційно-незалежний |
| Мінімальна ізоляція (23 °C) | ≥ 40 дБ |
| Типова ізоляція (23 °C) | 50 дБ |
| Типові втрати вставки (23 °C) | 0,6 – 0,8 дБ |
| Максимальні втрати вставки | 0,8 – 1,0 дБ |
| PDL (макс.) | 0,15 дБ |
| Зворотні втрати (Return Loss) | ≥ 50 дБ |
| Допустима потужність | 500 мВт / 1000 мВт (залежно від версії) |
| Тип волокна | SMF-28e |
| Робоча температура | -5…+70 °C |
| Температура зберігання | -40…+85 °C |
| Габарити корпусу | Ø5,5 × 50 мм (або Ø5,5 × 38 мм — нова версія) |
Можливості кастомізації
Доступні індивідуальні конфігурації під вимоги проєкту:
- Інші довжини хвиль (1310 нм, C+L Band тощо)
- Різні типи розʼємів: FC/PC, FC/APC, SC/APC, LC/APC
- Різна довжина пігтейлів
- Різні рівні допустимої оптичної потужності
Якщо стандартна конфігурація не повністю відповідає вашому завданню — ми можемо запропонувати кастомне виконання під технічні вимоги вашого проєкту.
