Волоконно-оптичний PDH мультиплексор 8E1
Цей пристрій надає 1-8 канальний інтерфейс E1, стандартний 2-дротовий телефон як службовий зв'язок (опціонально). Він дуже гнучкий. Має функцію аварійної сигналізації. Робота надійна, стабільна та відрізняється низьким енергоспоживанням, високою інтеграцією, малим розміром.
Можливості:
- Базується на інтегральній схемі власної розробки
- Модульний широкодіапазонний оптичний детектор
- Використовує стандартний 2-дротовий телефон (не телефонні трубки) як службову лінію зв'язку (опціонально)
- Інтерфейс E1 відповідає G.703, використовує технологію відновлення цифрової синхронізації та плавну фазову автопідстройку частоти
- Надає інтерфейс керування консоллю (RS232)
- У разі втрати оптичного сигналу може визначити, чи вимкнено віддалений пристрій або від'єднано волокно, та сигналізує про це за допомогою світлодіода
- Локальний пристрій може переглядати робочий стан віддаленого пристрою
- Надає команду віддаленого інтерфейсу Loop Back, полегшує обслуговування
- Відстань передачі становить до 2-120 км без переривання
- AC 220 В, DC-48 В, DC+24 В можуть бути опціональними
- Джерело живлення DC-48 В/DC+24 В з функцією автоматичного визначення полярності, при встановленні не потрібно розрізняти позитивний та негативний полюси
Параметри:
Оптоволокно
- Багатомодове волокно
- 50/125 мкм, 62.5/125 мкм,
- Максимальна відстань передачі: 5 км при 62.5/125 мкм одномодовому волокні, загасання (3 дБ/км)
- Довжина хвилі: 820 нм
- Потужність передавача: -12 дБм (мін) ~ -9 дБм (макс)
- Чутливість приймача: -28 дБм (мін)
- Бюджет лінії: 16 дБм
- Одномодове волокно
- 8/125 мкм, 9/125 мкм
- Максимальна відстань передачі: 40 км
- Відстань передачі: 40 км при 9/125 мкм одномодовому волокні, загасання (0.35 дБ/км)
- Довжина хвилі: 1310 нм
- Потужність передавача: -9 дБм (мін) ~ -8 дБм (макс)
- Чутливість приймача: -27 дБм (мін)
- Бюджет лінії: 18 дБм
Інтерфейс E1
- Стандарт інтерфейсу: відповідає протоколу G.703
- Швидкість інтерфейсу: 2048 Кбіт/с ±50 ppm
- Кодування інтерфейсу: HDB3
- Імпеданс E1: 75 Ом (небалансний), 120 Ом (балансний)
- Джитер: відповідно до протоколів G.742 та G.823
- Допустиме загасання: 0~6 дБ
Робоче середовище
- Робоча температура: -10°C ~ 50°C
- Робоча вологість: 5% ~ 95% (без конденсації)
- Температура зберігання: -40°C ~ 80°C
- Вологість зберігання: 5% ~ 95% (без конденсації)
| Характеристики | |
|---|---|
| Модель | Номер моделі: PDE8 |
| Функціональність | 8E1 PDH, службовий зв'язок, 19 дюймів 1U тип, (стандартний телефонний інтерфейс, не телефонні трубки) |
| Опис | не телефонні трубки |

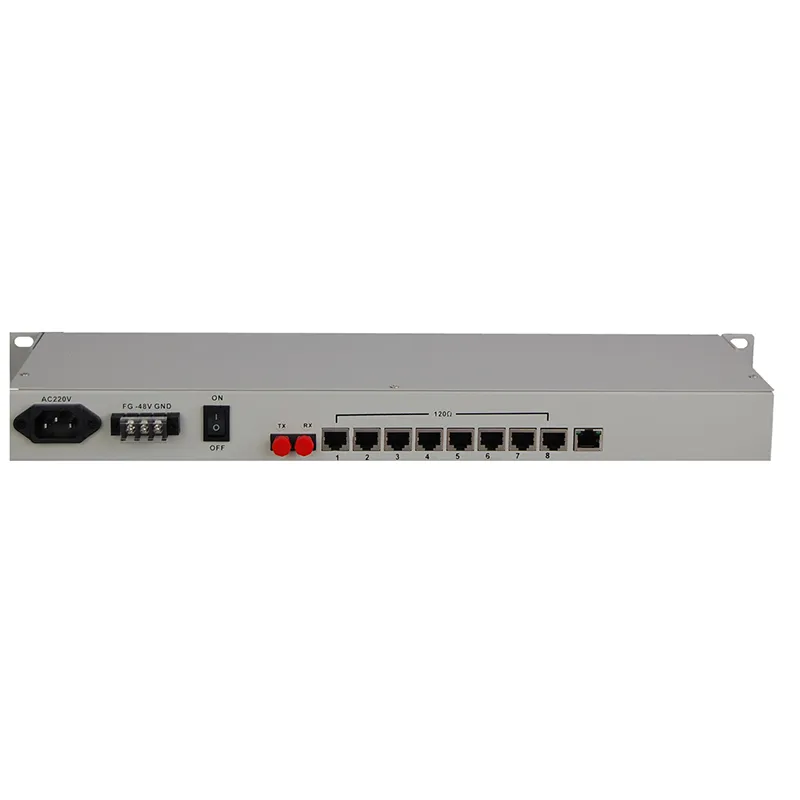

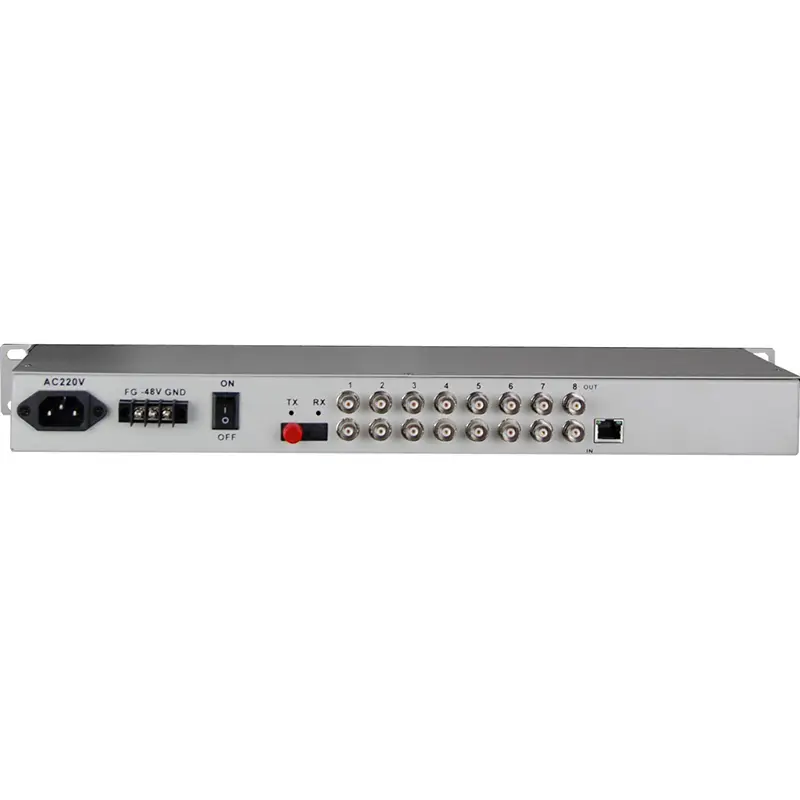

| Опис портів | Один оптичний порт. 8 інтерфейсів E1 (75/120 Ом), один консольний інтерфейс |
| Живлення | Джерело живлення: AC180В ~ 260В; DC-48В; DC +24В Споживана потужність: ≤10 Вт |
| Розміри | Розмір продукту: 19 дюймів 1U 483x138x44 мм (ШxГxВ) |
| Вага | 2.3 КГ/шт. |
