Industrial 1-Port BNC/RJ11 to 4-Port Gigabit Ethernet Extender
Високопродуктивний промисловий подовжувач Gigabit Ethernet

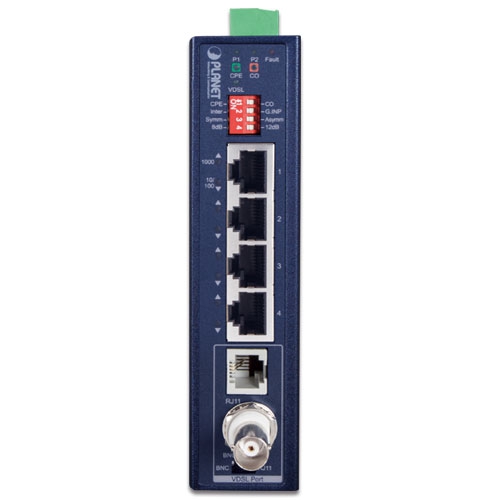

Для задоволення потреб у передачі даних на великі відстані та з високою швидкістю в мережах Ethernet over Coaxial або по двожильному UTP, компанія PLANET Technology пропонує новий промисловий Ethernet-подовжувач IVC-234GT. Пристрій оснащений одним портом BNC і одним портом RJ11 для далекобійного з’єднання з використанням технології VDSL2 (Very-high-bit-rate Digital Subscriber Line 2), а також 4 портами 10/100/1000BASE-T RJ45. Тонкий металевий корпус промислового виконання забезпечує зручність монтажу. Працюючи з коаксіальною мережею або лінією RJ11, IVC-234GT забезпечує загальну дуплексну пропускну здатність до 300 Мбіт/с з максимальною дальністю передачі до 1,2 км.
Якщо IP-мережа з HD IP-камерами, бездротовими точками доступу, NVR або цифровими інформаційними панелями потребує розширення понад стандартні 100 метрів, IVC-234GT є оптимальним рішенням, оскільки дозволяє передавати дані по коаксіальному кабелю або телефонній лінії. Стандартний UTP-кабель обмежений довжиною 100 м.
Покращена передача у напрямках Upstream та Downstream
Конструкція IVC-234GT базується на двох ключових мережевих технологіях — Gigabit Ethernet та VDSL2. Пристрій забезпечує стабільне високошвидкісне з’єднання типу «точка–точка» з дуплексною швидкістю передачі даних до 300 Мбіт/с. Підтримуються два режими передачі: асиметричний та симетричний.
- Асиметричний режим — до 200 Мбіт/с на прийом і до 100 Мбіт/с на передачу
- Симетричний режим — до 150 Мбіт/с на прийом і до 150 Мбіт/с на передачу
Симетричний режим забезпечує однакову швидкість у напрямках upstream та downstream, тоді як асиметричний режим демонструє кращу якість передачі на коротких дистанціях. У підсумку, в симетричному режимі IVC-234GT забезпечує кращу продуктивність upstream, а в асиметричному — кращу швидкість downstream.
Ethernet на великі відстані по існуючому коаксіальному кабелю або RJ11
IVC-234GT є рішенням класу Long Reach Ethernet (LRE), яке забезпечує швидку заміну та плавну міграцію з аналогових систем на повністю цифрові. Пристрій підтримує два типи середовища передачі — коаксіальний кабель або RJ11. Звичайний UTP-кабель обмежений 100 м, тоді як IVC-234GT дозволяє подовжити Ethernet-з’єднання до 1 200 м (3 937 футів).
- Далекобійні IP-мережеві пристрої
- IP-інформаційні дисплеї
- Перетворення Cable TV в IPTV
- Дистанційне відеонавчання
- Електронні рекламні табло
- Інші мережеві застосування
За наявності коаксіального кабелю або RJ11 у вашій інфраструктурі, ви можете легко встановити пару IVC-234GT без прокладання додаткових мережевих ліній, значно зменшивши витрати на монтаж.
Просте та гнучке встановлення
IVC-234GT підтримує два режими роботи — CPE (клієнтська сторона) та CO (центральна сторона). Перемикання режимів здійснюється за допомогою вбудованого DIP-перемикача. Для з’єднання «точка–точка» використовується пара пристроїв: один у режимі CPE, інший — у режимі CO. Це дозволяє ефективно керувати мережею та забезпечувати стабільну передачу даних на великі відстані.
Підтримка ADSL2+
Для провайдерів, які все ще використовують ADSL-доступ, IVC-234GT підтримує технологію ADSL2+ зі швидкістю до 24 Мбіт/с на прийом та до 1 Мбіт/с на передачу. Після оновлення мережі пристрій може бути безпосередньо переведений у режим VDSL2.
Застосування
З’єднання «точка–точка» — LAN–LAN
Пара пристроїв IVC-234GT може використовуватися для з’єднання двох локальних мереж, розташованих у різних місцях. Через коаксіальний кабель можливо побудувати асиметричний магістральний канал 200/100 Мбіт/с, де один пристрій працює в режимі CO, а інший — у режимі CPE.
IP-відеоспостереження для громад, кампусів та підприємств
IVC-234GT дозволяє модернізувати аналогові системи відеоспостереження до IP-рішень, зберігаючи існуючу коаксіальну або телефонну інфраструктуру. Достатньо підключити UTP-кабель від IP-камери до Ethernet-порту, а наявний коаксіальний кабель — до BNC-роз’єму, щоб розгорнути систему з великою дальністю передачі.
Ключові особливості
Long Reach Ethernet
- Підтримка ITU-T G.993.5 G.Vectoring та G.INP
- Пропускна здатність до 200/100 Мбіт/с (upstream/downstream)
- Перемикання режимів CO/CPE через DIP-перемикач
- Налаштування частотного плану та рівня SNR
- Один BNC/RJ11 роз’єм для VDSL-з’єднання
- Використання існуючого коаксіального кабелю RG59/RG6
- Робота в парі з дальністю до 1,2 км
- Прозора передача IEEE 802.1Q VLAN
Промисловий корпус та монтаж
- Тонкий металевий корпус класу IP30
- Монтаж на DIN-рейку або на стіну

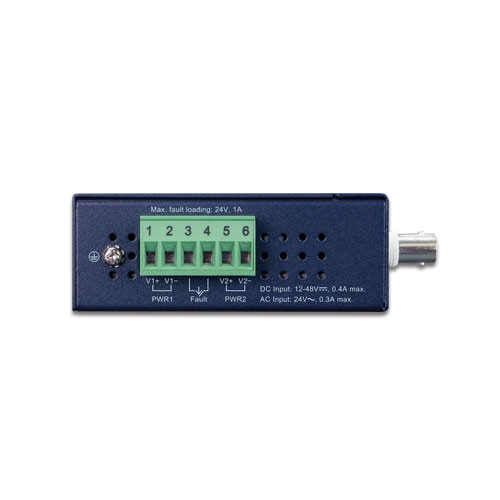

- Подвійне живлення 12–48 В DC з захистом від переполюсовки
- Підтримка живлення 24 В AC
- Захист Ethernet від ESD до 6000 В DC
- Робоча температура від -40 до +75 °C
- Швидке встановлення Plug-and-Play
- Розширена LED-індикація для діагностики
Технічні характеристики
| Апаратні характеристики | |
|---|---|
| TP-інтерфейс | 4 порти 10/100/1000BASE-T RJ45 з підтримкою auto-MDI/MDI-X |
| VDSL BNC | 1 BNC (female) порт Ethernet over Coaxial Кабель: Коаксіальний кабель: 75 Ом RG-6/U — менше 12Ω / 1000 футів RG-59/U — менше 30Ω / 1000 футів Максимальна відстань: До 1,2 км з передачею даних (3 937 футів) |
| VDSL RJ11 | 1 порт RJ11 VDSL2 / ADSL2+ Двожильна телефонна лінія (AWG-24 або краща) до 1,2 км (3 937 футів) |
| DIP-перемикачі та функціональність | DIP-1: вибір режиму CO або CPE DIP-2: вибір режиму G.INP або Interleaved DIP-3: вибір профілю (асиметричний / симетричний) DIP-4: вибір SNR 12 дБ або 8 дБ |
| Світлодіодна індикація | Power 1 / Power 2 — зелений FAULT — червоний 1000BASE-T LNK/ACT — зелений 10/100BASE-TX LNK/ACT — зелений VDSL — зелений CO — зелений CPE — зелений |
| Захист від ESD | 6 кВ DC |
| Корпус | Металевий корпус IP30, тонкий промисловий дизайн |
| Спосіб монтажу | DIN-рейка або настінне кріплення |
| Габарити (Ш × Г × В) | 32 × 135 × 87,8 мм |
| Маса | 185 г |
| Живлення | DC: подвійне 12–48 В, до 0,4 А AC: 24 В |
| Споживана потужність | 5,7 Вт |
| Продуктивність (RJ11) | |
| Таблиця швидкостей (Upstream / Downstream) | CO, Interleave, Asym, 8dB 200 м → 93 / 190 Мбіт/с 400 м → 67 / 164 Мбіт/с 600 м → 38 / 116 Мбіт/с 800 м → 24 / 59 Мбіт/с 1000 м → 9 / 45 Мбіт/с 1200 м → 6 / 30 Мбіт/с |
| Характеристики комутатора | |
| Метод обробки пакетів | Store-and-Forward |
| MAC-таблиця | 2K записів |
| Керування потоком | Back Pressure для half-duplex IEEE 802.3x Pause Frame для full-duplex |
| Jumbo-кадри | До 9K байт |
| Відповідність стандартам | |
| Мережеві стандарти | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a / 30a) ITU-T G.993.5 G.Vectoring та G.INP ITU-T G.998 |
| Сертифікація | FCC Part 15 Class A, CE |
| Умови експлуатації | |
| Температура | Робоча: −40…+75 °C Зберігання: −40…+75 °C |
| Вологість | Робоча: 5–95% (без конденсації) Зберігання: 5–95% (без конденсації) |
