Сплитер (разветвитель) PLC ABS Box (1×N)

Акция до 10.12 -20% на покупку данной модификации от 50 шт. Скидка -20% в комплекте с товарами
Сплитер (разветвитель) PLC ABS Box (1×N)
Сплитер (разветвитель) PLC ABS Box (1×N)
Сплитер (разветвитель) PLC ABS Box (1×N)
Сплитер (разветвитель) PLC ABS Box (1×N)
Сплитер (разветвитель) PLC ABS Box (1×N)
Описание

PLC оптические сплиттеры ABS Box для PON и FTTx сетей

PLC сплиттеры в корпусе ABS — это пассивные оптические разветвители на основе технологии Planar Lightwave Circuit (PLC), предназначенные для равномерного распределения оптического сигнала в сетях GPON, EPON, FTTx, CATV и других волоконно-оптических системах. Сплиттеры обеспечивают стабильное разделение оптической мощности с низкими вносимыми потерями, высокой равномерностью каналов и широким диапазоном рабочих длин волн.

Серия PLC сплиттеров в корпусе ABS широко используется в сетях ODN, кроссовых боксах, распределительных шкафах, FTTH боксах и телекоммуникационных узлах. Благодаря компактной конструкции, высокой надежности и соответствию стандартам Telcordia GR-1209-CORE и GR-1221-CORE, сплиттеры подходят для операторских и корпоративных сетей связи.

ABS-модули поддерживают конфигурации 1×N и 2×N, доступны в исполнении с коннекторами SC/APC, SC/UPC, LC, FC, ST или без коннекторов. Для отдельных задач также доступна Mini PLC серия, отличающаяся более компактными размерами и предназначенная для FTTH-боксов, кассет и MPO-решений.

Ключевые особенности

  • Технология PLC на кварцевой волноводной подложке
  • Конфигурации 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 1×128
  • Поддержка конфигураций 2×2 – 2×128
  • Широкий рабочий диапазон 1260–1650 нм
  • Низкие вносимые потери (Low Insertion Loss)
  • Низкий уровень PDL
  • Высокая равномерность каналов
  • Высокая стабильность и надежность
  • Компактный ABS корпус
  • Совместимость с GPON / EPON / FTTx / CATV
  • Поддержка одномодового волокна G657A1
  • Рабочая температура от -40°C до +85°C
  • Соответствие стандартам Telcordia GR-1209-CORE и GR-1221-CORE
  • Соответствие требованиям RoHS

Области применения

  • PON сети GPON / EPON
  • FTTH и FTTx сети
  • ODN сети операторов связи
  • Оптические кроссы и распределительные шкафы
  • CATV системы
  • Центры обработки данных
  • Системы оптического распределения сигнала

Технические характеристики PLC сплиттеров 1×N

Параметр 1×2 1×4 1×8 1×16 1×32 1×64 1×128
Рабочая длина волны 1260–1650 нм
Тип волокна G657A1 или по запросу
Вносимые потери (P/S Grade) 3.8 / 4.0 дБ 7.1 / 7.3 дБ 10.2 / 10.5 дБ 13.5 / 13.7 дБ 17 / 17.4 дБ 20 / 20.4 дБ 23.8 / 24.2 дБ
Равномерность 0.4 дБ 0.6 дБ 0.8 дБ 1.2 дБ 1.5 дБ 2.0 дБ 2.5 дБ
PDL 0.2 дБ 0.2 дБ 0.2 дБ 0.25 дБ 0.3 дБ 0.35 дБ 0.4 дБ
Return Loss ≥55 дБ (APC), ≥50 дБ (UPC)
Directivity ≥55 дБ
WDL 0.3 дБ 0.3 дБ 0.3 дБ 0.5 дБ 0.5 дБ 0.5 дБ 0.5 дБ
Температурная стабильность 0.4 дБ 0.4 дБ 0.4 дБ 0.5 дБ 0.5 дБ 0.5 дБ 0.5 дБ
Рабочая температура -40°C ~ +85°C
Температура хранения -40°C ~ +85°C

Технические характеристики PLC сплиттеров 2×N

Параметр 2×2 2×4 2×8 2×16 2×32 2×64 2×128
Рабочая длина волны 1260–1650 нм
Тип волокна G657A1 или по запросу
Вносимые потери 4.0 дБ 7.6 дБ 11.0 дБ 14.4 дБ 17.5 дБ 21.0 дБ 24.5 дБ
Равномерность 0.6 дБ 1.0 дБ 1.2 дБ 1.5 дБ 1.8 дБ 2.2 дБ 2.5 дБ
PDL 0.2 дБ 0.2 дБ 0.3 дБ 0.3 дБ 0.35 дБ 0.4 дБ 0.4 дБ
Return Loss ≥55 дБ (APC), ≥50 дБ (UPC)
Directivity ≥55 дБ
Рабочая температура -40°C ~ +85°C

Варианты исполнения

Тип исполнения Описание
ABS Box PLC Splitter Стандартный PLC сплиттер в ABS корпусе для FTTH, ODN и кроссовых шкафов

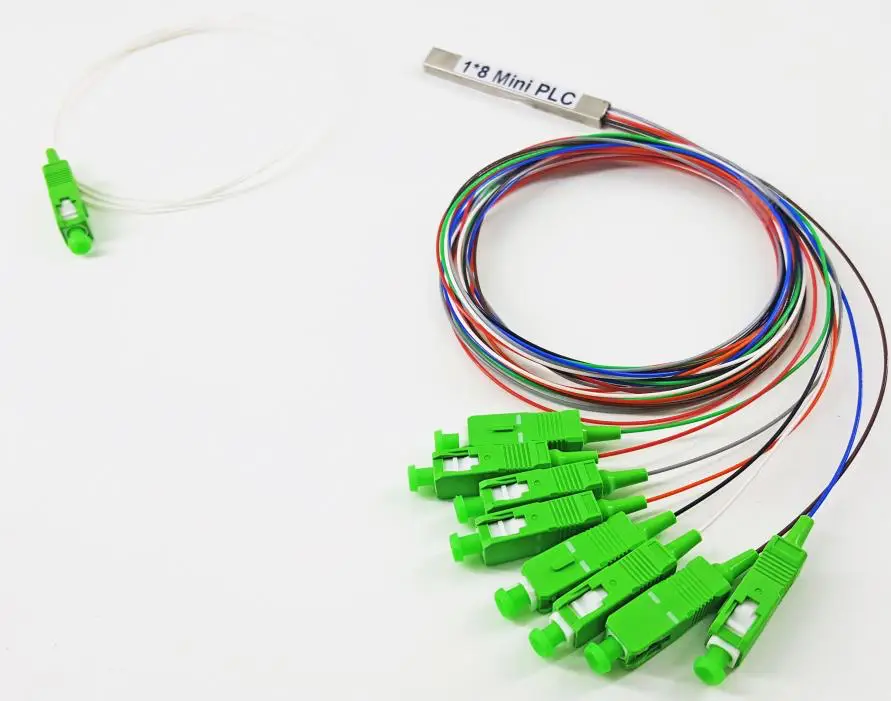

Mini PLC Splitter Компактный мини-модуль для FTTH боксов, кассет и MPO решений
Bare PLC Splitter Сплиттер без корпуса для интеграции в собственные решения

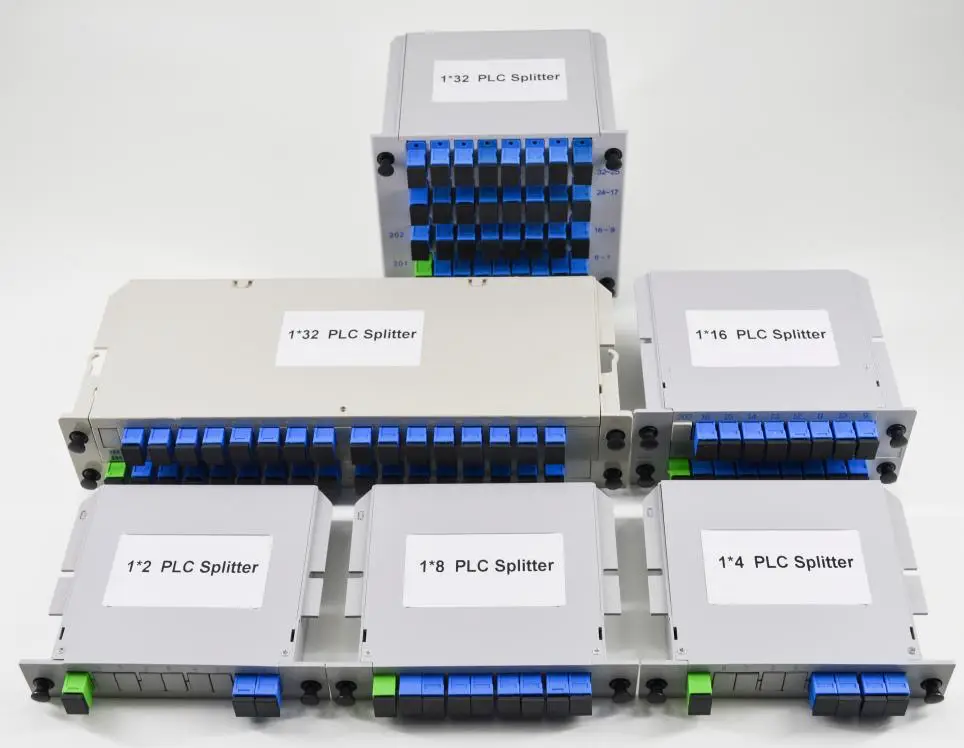

Rack PLC Cassette PLC кассеты для установки в 19" ODF и телекоммуникационные шкафы

Коннекторы и кабель

  • Коннекторы: SC/APC, SC/UPC, LC/APC, LC/UPC, FC, ST
  • Длина кабеля: 1 м, 1.5 м или индивидуально
  • Тип оболочки: 0.9 мм, 2.0 мм, 3.0 мм
  • Цвет кабеля: жёлтый
  • Доступны ribbon fiber и loose tube исполнения

Размеры модулей ABS Box

Конфигурация Размер модуля
1×2 / 1×4 / 1×8 100 × 80 × 10 мм
1×16 / 1×32 120 × 80 × 18 мм
1×64 / 1×128 140 × 115 × 18 мм

Примечание:

  • Характеристики указаны без учёта потерь на коннекторах.
  • Дополнительные потери на 1 коннектор: около 0.15 дБ.

PLC сплиттеры ABS Box — это профессиональное решение для построения современных PON и FTTH сетей с высокой стабильностью, равномерным распределением оптического сигнала и поддержкой большого количества конфигураций для операторских и корпоративных телекоммуникационных систем.
