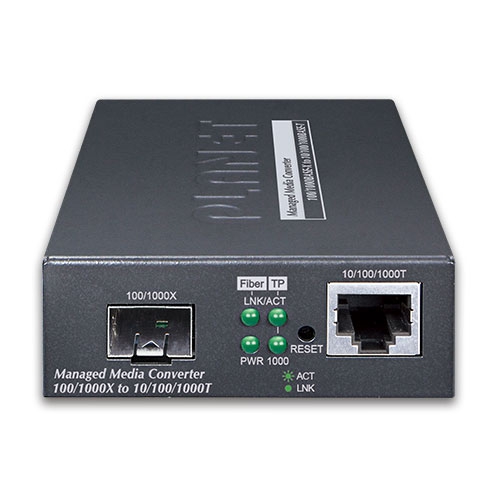

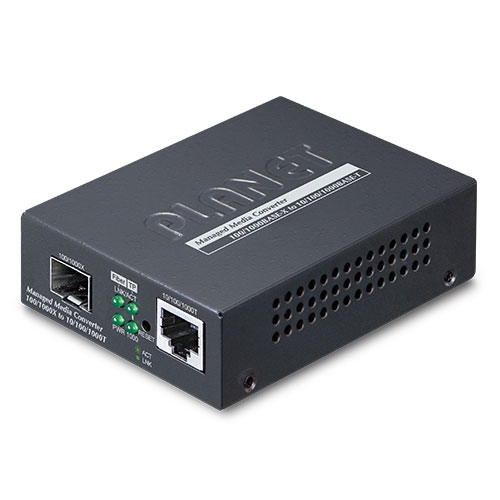

PLANET GT-915A — удалённо управляемый гигабитный медиаконвертер 10/100/1000BASE-T в 100/1000BASE-X
PLANET GT-915A — это управляемый медиаконвертер операторского уровня, обеспечивающий преобразование трафика между медным интерфейсом 10/100/1000BASE-T и оптическим интерфейсом 100/1000BASE-X (SFP). Устройство сочетает простую установку (Plug and Play) с расширенными возможностями удалённого управления, диагностики и киберзащиты, что делает его отличным решением для сетей FTTx, корпоративных и провайдерских инфраструктур.
GT-915A работает с одномодовыми и многомодовыми SFP-модулями, обеспечивая стабильный гигабитный канал на больших расстояниях. Благодаря поддержке VLAN, QoS, OAM, LFP (LLCF/LLR), а также защищённых протоколов управления, медиаконвертер подходит для построения критически важных сетей.
Ключевые особенности
Физические порты
- 1 x 10/100/1000BASE-T RJ45 (Auto-MDI/MDI-X)
- 1 x 100/1000BASE-X SFP-слот
Функции уровня 2
- Поддержка VLAN IEEE 802.1Q (tagged VLAN)
- Поддержка Q-in-Q (IEEE 802.1ad) для провайдерских VLAN
- Прозрачный режим VLAN (VLAN transparent)
- Механизм Store-and-Forward
- Неблокирующая коммутация на полной скорости (full wire-speed)
- Поддержка Jumbo Frame до 16K
- Предотвращение потери пакетов с помощью back pressure (half-duplex) и IEEE 802.3x pause frame (full-duplex)
- Автоматическое обучение и старение MAC-адресов
- Поддержка статистики и статуса портов для медного и оптического интерфейсов
- Поддержка Link Fault Passthrough (LFP) и LLDP
OAM
- Поддержка TS-1000 OAM
- Поддержка IEEE 802.3ah OAM
- Функция Loop Back Test
Качество обслуживания (QoS)
- Управление полосой пропускания (Ingress Shaper и Egress Rate Limit) для каждого порта
- 8 очередей приоритета на каждом порту
- Политики CoS: Strict Priority и WRR (Weighted Round Robin)
- Классификация трафика по:
- IEEE 802.1p CoS
- IP DSCP
- IP-адресу
Безопасность
- ACL на основе IPv4/IPv6-адресов (IP-based ACL)
- ACL на основе MAC-адресов (MAC-based ACL)
- IP-based ACE (IPv4/IPv6)
- MAC-based ACE
- До 32 записей ACL
Управление
- Поддержка стеков IPv4 и IPv6 (dual stack)
- Интерфейсы управления:
- Web (HTTP)
- Telnet (CLI)
- SNMP v1, v2c
- Защищённый доступ: SSHv2, TLSv1.2, SNMP v3
- Системное обслуживание:
- Обновление прошивки по HTTP
- Загрузка/выгрузка конфигурации по HTTP
- Поддержка LLDP
- NTP
- Утилита PLANET Smart Discovery
- Мобильное приложение PLANET CloudViewerPro
- SNMP-управление:
- SNMP trap при изменении состояния порта (link up/down)
- Поддержка RMON (4 группы: history, statistics, alarms, events)
- Диагностика:
- SFP-DDM (мониторинг оптических параметров)
- Удалённый ping (ICMPv4/ICMPv6)
- SMTP/Syslog для удалённых оповещений
- Локальный системный лог
- Поддержка управления через PLANET NMS Controller и CloudViewerPro
Корпус и монтаж
- Внешний блок питания DC 5V, 2A
- Компактный металлический корпус
- Защита Ethernet по ESD: 6000 VDC
- Крепление на стену или DIN-рейку (опционный комплект)
- Совместимость с 10"/19" шасси медиаконвертеров: MC-700, MC-1500, MC-1500R, MC-1500R48
- Поддержка Plug and Play
Интеллектуальные функции LFP, LLCF и LLR
GT-915A поддерживает автоматическое определение MDI/MDI-X и имеет встроенную функцию Link Fault Pass-through (LFP), включающую LLCF и LLR.
- LLCF — при потере линка на медном интерфейсе устройство разрывает передачу и на оптическом порту, что позволяет быстро увидеть проблему на удалённом конце линии.
- LLR — при потере сигнала на оптоволокне медиапорт также переходит в состояние ошибки, упрощая диагностику со стороны оптики.
Кибербезопасность
GT-915A оснащён механизмами защиты на уровне управления: SSHv2, TLSv1.2, SNMP v3. Это позволяет надёжно защитить доступ к устройству и конфигурации в корпоративных и операторских сетях без дополнительных решений по безопасности.
Удалённое управление и мониторинг
Встроенный Web-интерфейс и поддержка SNMP позволяют интегрировать GT-915A в существующие системы мониторинга. С помощью PLANET UNI-NMS и мобильного приложения CloudViewerPro можно централизованно управлять устройством и другими продуктами PLANET из единого интерфейса.
Диагностика SFP (DDM)
Функция SFP-DDM позволяет отслеживать в реальном времени:
- оптическую мощность передатчика (TX)
- оптическую мощность приёмника (RX)
- температуру SFP-модуля
- ток лазера
- напряжение питания трансивера
Применение
Оптоволоконные сети для провайдеров, бизнеса и жилых объектов
GT-915A подходит для:
- FTTH (Fiber to the Home — оптика до квартиры/дома)
- FTTC (Fiber to the Curb — оптика до улицы/района)
- FTTB (Fiber to the Building — оптика до здания)
- офисных и корпоративных сетей
- инфраструктуры интернет-провайдеров и промышленных площадок
Аппаратные характеристики
| Аппаратные характеристики |
| Медный интерфейс |
1 x 10/100/1000BASE-T RJ45 (Auto-MDI/MDI-X), витая пара |
| Оптический интерфейс |
1 x 100/1000BASE-X SFP-слот |
| Кнопка Reset |
< 10 с: перезапуск системы
> 10 с: сброс к заводским настройкам |
| ESD-защита |
6KV DC |
| Корпус |
Компактный металлический корпус |
| Установка |
Настенное крепление
Установка в шасси медиаконвертеров
Опциональный DIN-рейка комплект |
| Габариты (Ш x Г x В) |
94 x 70,3 x 26,2 мм |
| Вес |
201 г (только устройство) |

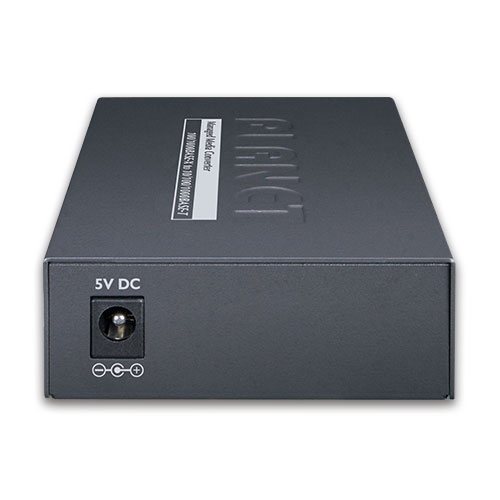

| Питание |
DC 5V, 2A |
| Потребляемая мощность |
3,4 Вт / 11,6 BTU (максимум) |
| LED-индикаторы |
PWR (зелёный)
TP LINK/ACT, 1000 (зелёный)
Fiber LINK/ACT (зелёный) |
| Сетевые кабели |
10/100/1000BASE-T:
10BASE-T: 2-парный UTP Cat. 3/4/5, до 100 м
100BASE-TX: 2-парный UTP Cat. 5, до 100 м
1000BASE-T: 4-парный STP Cat. 5, до 100 м
100/1000BASE-SX/LX:
50/125 μm или 62,5/125 μm многомодовый оптоволоконный кабель, до 220/550 м
9/125 μm одномодовый кабель, до 10/20/40/60/80/120 км (в зависимости от SFP-модуля или трансивера) |
Коммутационные характеристики
| Коммутационные характеристики |
| Схема обработки |
Store-and-Forward |
| Коммутационная матрица (Fabric) |
4 Gbps |
| Производительность |
2,98 Mpps @ 64 байта |
| Таблица MAC-адресов |
1K записей, автообучение и старение |
| Управление потоком |
Back pressure для полудуплекса
IEEE 802.3x pause frame для полного дуплекса |
| Jumbo Frame |
До 16K |
| Общий буфер |
512 Kb |
Функции уровня 2
| Функции L2 |
| Конфигурация портов |
Включение/отключение порта
Автоопределение 10/100/1000Mbps, выбор режима full/half duplex
Включение/отключение управления потоком |
| Статус портов |
Отображение скорости, дуплексного режима, состояния линка, состояния управления потоком, статуса автоопределения |
| VLAN |
IEEE 802.1Q (tag-based VLAN)
IEEE 802.1ad Q-in-Q tunneling
До 16 VLAN-групп из 4094 VLAN ID
VLAN управления (Management VLAN) |
| Управление полосой пропускания |
Ограничение полосы пропускания на порт:
Ingress: 1~1 000 000 Kbps
Egress: 1~1 000 000 Kbps |
| QoS |
Классификация трафика, Strict Priority и WRR
8 уровней приоритета
Классификация по:
802.1p priority
IP DSCP
IP-адресу |
Безопасность
| Функции безопасности |
| Списки контроля доступа (ACL) |
IPv4/IPv6 IP-based ACL / MAC-based ACL
IPv4/IPv6 IP-based ACE / MAC-based ACE
Максимум 32 записи ACL |
| Доступ к управлению |
Контроль удалённых протоколов управления (SSH, Telnet, HTTP, HTTPS) |
Системное управление
| Системное управление |
| Базовые интерфейсы управления |
Telnet; Web-браузер; SNMP v1, v2c |
| Защищённые интерфейсы управления |
SSHv2, TLS v1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP
Загрузка/выгрузка конфигурации по HTTP
Поддержка LLDP
NTP
PLANET Smart Discovery Utility
Мобильное приложение PLANET CloudViewerPro |
| Управление событиями |
Удалённый syslog
Локальный системный лог
SNMP trap |
| SNMP MIB |
RFC-1213 MIB-II
RFC-1213 EGP-MIB
IF-MIB
RFC-2863 Interface Group MIB
RFC-3418 SNMPv2-MIB
RFC-4022 TCP-MIB
RFC-4113 UDP-MIB
RFC-4292 IP-Forward-MIB
RFC-4293 IP-MIB
RFC-4293 ICMP-MIB
RFC-4836 LLDP-MIB |
Соответствие стандартам
| Стандарты и сертификация |
| Регуляторное соответствие |
FCC Class A, CE Class A |
| Соответствие стандартам |
IEEE 802.3, 10BASE-T
IEEE 802.3u, 100BASE-TX/FX
IEEE 802.3ab, 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x, управление потоком в full-duplex
IEEE 802.1p, Class of Service
IEEE 802.1Q, VLAN tagging
IEEE 802.1ad, Q-in-Q VLAN stacking
IEEE 802.1ab, LLDP
IEEE 802.3ah, OAM
RFC 768, UDP
RFC 793, TCP
RFC 791, IP
RFC 792, ICMP
RFC 2068, HTTP |
Условия эксплуатации
| Окружающая среда |
| Рабочие условия |
Температура: 0 ~ 50 °C
Относительная влажность: 5 ~ 95% (без конденсации) |
| Условия хранения |
Температура: -10 ~ 70 °C
Относительная влажность: 5 ~ 95% (без конденсации) |
