4-Port 10/100TX + 1-Port UTP/BNC Long Reach Ethernet Extender

Высокопроизводительное решение Ethernet для больших расстояний

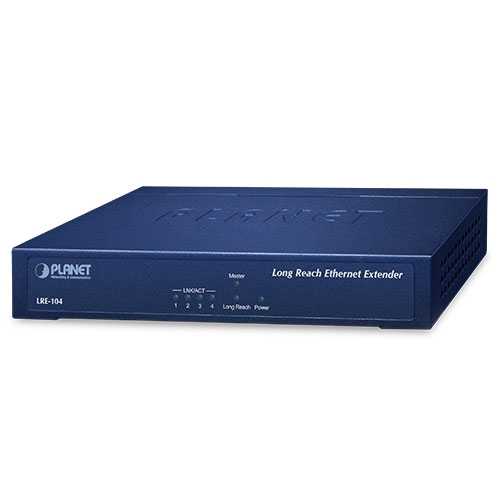

Чтобы удовлетворить потребности приложений Ethernet на большие расстояния по UTP, телефонному проводу или коаксиальному кабелю, компания PLANET Technology предлагает Ethernet-удлинитель нового поколения LRE-104. Он оснащён 4 портами 10/100BASE-TX RJ45 и 1 комбинированным разъёмом UTP RJ45/BNC в металлическом корпусе, что облегчает размещение устройства. LRE-104 обеспечивает суммарную дуплексную скорость передачи данных до 100 Мбит/с и позволяет увеличивать расстояние до 1,2 км по телефонному проводу и до 2 км по коаксиальному кабелю. Это идеальное решение для расширения расстояния и преобразования сигнала путём передачи Ethernet-данных от существующего кабеля UTP, телефонного провода или коаксиального кабеля к ещё одному отрезку UTP длиной 100 метров для любых IP-устройств, таких как HD IP-камеры, беспроводные точки доступа, NVR-регистраторы и системы цифровой рекламы.

IP Ethernet на большие расстояния по существующим UTP- или коаксиальным кабелям

PLANET LRE-104 также является решением Long Reach Ethernet (LRE), обеспечивающим быстрый переход и плавную миграцию от существующей аналоговой системы к полностью цифровой. Обычный кабель UTP может быть проложен максимум на 100 метров, но с LRE-104 расстояние Ethernet-сети может быть увеличено не только до 700 метров (кабель UTP категории 5e), 1200 метров (телефонный провод), но и до 2000 метров (коаксиальный кабель с разъёмом BNC), что делает его идеальным для следующих применений:

• удалённые IP-сетевые устройства;
• IP-системы цифровой рекламы;
• переход от кабельного TV к IPTV;
• дистанционное видеоб обучение;
• электронные билборды;
• другие приложения, требующие передачи данных на большие расстояния.

Если в существующей инфраструктуре уже проложен кабель UTP категории 5e или телефонный провод, вы можете очень просто установить пару устройств LRE-104, не прокладывая новые линии связи, тем самым значительно снижая затраты на построение сети.

*Можно использовать только один тип кабеля для функции удлинения (long reach) за один раз.

Простая и гибкая установка

LRE-104 поддерживает два режима работы: клиентский «Slave» и центральный «Master», что делает реализацию сетевых приложений простой и гибкой. Переход между режимами «Slave» и «Master» осуществляется с помощью встроенного DIP-переключателя. Для организации соединения точка-точка одно устройство LRE-104 должно быть настроено в режиме «Master», а второе — в режиме «Slave», образуя пару удлинителей.

Это позволяет администратору эффективно управлять сетью по UTP-кабелю, обеспечивая более качественную передачу данных на большие расстояния.

Каскадное соединение нескольких узлов

PLANET LRE-104 предоставляет пользователям возможность гибко расширять локальную сеть с помощью BNC-T-коннектора, позволяя при необходимости подключать до четырёх узлов на один порт.

Применения

Сетевое видеонаблюдение и безопасность для сообществ и кампусов по IP

Чтобы воспользоваться преимуществами цифровых систем видеонаблюдения и сохранить уже проложенные UTP-кабели, LRE-104 помогает жилым комплексам, кампусам и предприятиям модернизировать аналоговые системы камер до IP-видеонаблюдения без прокладки дополнительных линий. LRE-104 имеет коммутируемую архитектуру с четырьмя портами RJ45, одним портом Long Reach Ethernet и разъёмом BNC. Достаточно подключить UTP-кабель от IP-камеры к одному из 4 Ethernet-портов, а существующий UTP-кабель или телефонный провод — к разъёму RJ45 для дальнего канала, либо коаксиальный кабель — к разъёму BNC, чтобы легко развернуть систему и увеличить расстояние передачи с одновременным преобразованием сигнала, передавая Ethernet-данные по стандартному кабелю.

Применение «точка-точка» — соединение LAN-сегментов

Один комплект LRE-104 может быть использован для соединения двух локальных сетей, расположенных в разных помещениях или зданиях. Через кабель UTP категории 5e, телефонный провод или коаксиальный кабель можно организовать магистральное соединение со скоростью до 100 Мбит/с, при этом одно устройство работает в режиме Master, а второе — в режиме Slave.

Key Features

Физические порты

• 4 порта 10/100 Мбит/с RJ45 с автоопределением скорости, режимов half/full duplex
• 1 порт RJ45 для функции удлинения (Long Reach)
• 1 гнездо BNC для функции удлинения (Long Reach)

Long Reach Ethernet

• Поддержка телефонного провода (RJ11) и кабеля Cat.5e UTP или выше
• Использование существующего коаксиального кабеля RG59/RG6
• Передача данных Ethernet на расстояние до 1,2 км по телефонному проводу
• Передача данных Ethernet на расстояние до 2 км по коаксиальному кабелю
• Переключаемые режимы Master/Slave через DIP-переключатель
• Максимальный размер кадра 1522 байта, прозрачная передача тегов IEEE 802.1Q VLAN

Корпус и установка

• Расширенные светодиодные индикаторы для диагностики сети
• Минимальное время установки (реальный Plug-and-Play)
• Металлический корпус для лучшей защиты
• Компактные размеры и простота монтажа
• Защита Ethernet от ЭСР 6 кВ постоянного тока
• Диапазон рабочих температур: от 0 до 50 °C
