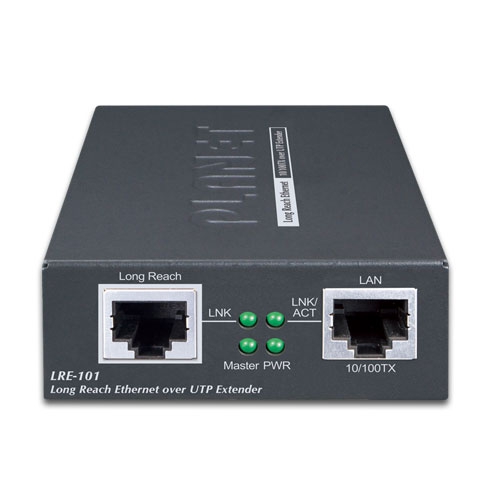

1-Port 10/100TX over UTP Long Reach Ethernet Extender
Лёгкое подключение Ethernet через удлинитель UTP
Для удовлетворения потребностей в передаче Ethernet на большие расстояния по кабелю UTP или телефонной линии компания PLANET Technology предлагает новое поколение удлинителей Ethernet по UTP — LRE-101. Он оснащён одним портом 10/100BASE-TX RJ45 и одним UTP-коннектором RJ45, а его компактный металлический корпус обеспечивает удобство размещения. LRE-101 обеспечивает суммарную дуплексную скорость передачи данных до 100 Мбит/с и позволяет увеличивать расстояние соединения до 1,2 км. Это идеальное решение для расширения дистанции и преобразования сигнала при передаче Ethernet-данных с UTP-кабеля или телефонной линии на другой UTP-кабель длиной до 100 м, обеспечивая работу любых IP-устройств — таких как HD IP-камеры, точки доступа Wi-Fi, NVR-регистраторы и цифровые рекламные дисплеи.
IP-Ethernet на большие расстояния по существующим UTP-кабелям
Модель PLANET LRE-101 также является решением Long Reach Ethernet (LRE), которое обеспечивает быструю замену и плавную миграцию с аналоговой системы на полностью цифровую. Обычный UTP-кабель обычно поддерживает дистанцию до 100 м, однако с LRE-101 Ethernet-соединение можно увеличить до 700 м (Cat.5e) и до 1200 м (телефонная линия). Это делает устройство идеальным для решений:
- Удалённых IP-сетевых устройств
- Цифровых рекламных панелей
- Перехода с кабельного ТВ на IPTV
- Дистанционного видеo-обучения
- Электронных билбордов
- Прочих сетевых применений
Если в вашей инфраструктуре уже проложены UTP-кабели Cat.5e или телефонная проводка, установить пару LRE-101 можно очень просто — без необходимости прокладки новых линий, что существенно снижает затраты на построение сети.
Простая и гибкая установка
LRE-101 поддерживает два режима работы — клиентский Slave и центральный Master, что делает устройство универсальным для любых сетевых сценариев. Переключение режимов осуществляется встроенным DIP-переключателем. Для соединения «точка-точка» один LRE-101 должен быть настроен в режим Slave, а другой — в Master. Так администратор может эффективно управлять сетью по UTP-линии и обеспечивать стабильную передачу данных на больших расстояниях.
Низкое энергопотребление
LRE-101 отличается очень низким энергопотреблением — всего 1,55 Вт при полной нагрузке.
Удобный монтаж в шасси
Удлинитель LRE-101 может использоваться как автономное устройство, а также устанавливаться в шасси медиа-конвертеров PLANET MC-700 и MC-1500. Шасси обеспечивает устройство питанием и значительно упрощает обслуживание. Также возможен монтаж на DIN-рейку или настенное крепление для оптимального использования пространства в шкафу или телекоммуникационном боксе.
Применение
Соединение «точка-точка» — связь LAN-to-LAN
Пара удлинителей LRE-101 может использоваться для объединения двух локальных сетей, расположенных на разных объектах. Через UTP-кабель Cat.5e или телефонную линию можно построить магистраль до 100 Мбит/с, при этом один модуль должен работать в режиме Master (CO), другой — в режиме Slave (CPE).
Сетевое видеонаблюдение в жилых комплексах и на кампусах
Для модернизации существующей аналоговой системы наблюдения в цифровую без замены кабельной инфраструктуры LRE-101 предоставляет идеальное решение. LRE-101 имеет архитектуру коммутатора и включает один Ethernet-порт RJ45 и один интерфейс Long Reach Ethernet. Просто подключите IP-камеру к RJ45-порту LRE-101 и существующий UTP-кабель или телефонную линию к разъёму Long Reach — и система будет немедленно готова к работе с возможностью передачи данных на большие расстояния.
Ключевые особенности
- Порт 10/100Mbps RJ45, автоопределение и поддержка полудуплекса/полнодуплекса
- Поддержка телефонного провода и кабеля Cat.5e UTP и выше
- Дальняя передача Ethernet данных на расстояние до 1.2 км
- Выбор режима Master/Slave через DIP-переключатель
- Максимальный размер пакета 1522 байта, прозрачная передача IEEE 802.1Q VLAN
- Минимальное время установки (Plug-and-Play)
- Расширенная индикация LED для сетевой диагностики
- Компактный корпус и простота установки
- Совместимость с шасси PLANET (MC-700 / MC-1500 / MC-1500R / MC-1500R48)
Технические характеристики
| Аппаратные характеристики | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LAN Ethernet интерфейс | 1 x 10/100BASE-TX RJ45 медный порт, автоопределение / auto-MDI/MDI-X Кабель: Cat5e UTP или выше Максимальная дистанция: 100 м Максимальный размер кадра: 1522 байта |
||||||||||||||||||||||
| Интерфейс Long Reach | 1 x RJ45 Ethernet over UTP Кабели: – Cat5e UTP или выше – Телефонный провод (RJ11) Максимальная дистанция: – До 800 м (RJ45) – До 1200 м (RJ11) Стандарт Long Reach Ethernet: IEEE 1901 Тип модуляции: Wavelet-OFDM Защита: 128-битное AES-шифрование Частотный диапазон: 2–28 МГц Производительность*
* Фактическая скорость зависит от качества кабелей и окружающей среды. |
||||||||||||||||||||||
| Функциональность | DIP-переключатель: выбор режима Master или Slave | ||||||||||||||||||||||
| Размеры (Ш x Г x В) | 94 x 70.3 x 26.2 мм | ||||||||||||||||||||||
| Вес | 189 г | ||||||||||||||||||||||
| Корпус | Металлический | ||||||||||||||||||||||
| Питание | 5V DC, 2A внешний адаптер | ||||||||||||||||||||||
| LED-индикаторы | Power: зелёный LAN: зелёный, 10/100Mbps LNK/ACT Long Reach: зелёный, LNK Master: зелёный |
||||||||||||||||||||||
| Соответствие стандартам | |||||||||||||||||||||||
| Стандарты | IEEE 802.3 / 802.3u Ethernet IEEE 802.3x управление потоком в полнодуплексном режиме IEEE 802.1Q VLAN Transparent, поддержка Multicast |
||||||||||||||||||||||
| Сертификация | FCC Part 15 Class A, CE | ||||||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||||||
| Температура | Рабочая: 0 ~ 50°C Хранение: -10 ~ 70°C |
||||||||||||||||||||||
| Влажность | Рабочая: 5 ~ 95% (без конденсации) Хранение: 5 ~ 95% (без конденсации) |
||||||||||||||||||||||
